Maschinenkühlrohre. Rohre zur Anwendung in der Klimatechnik

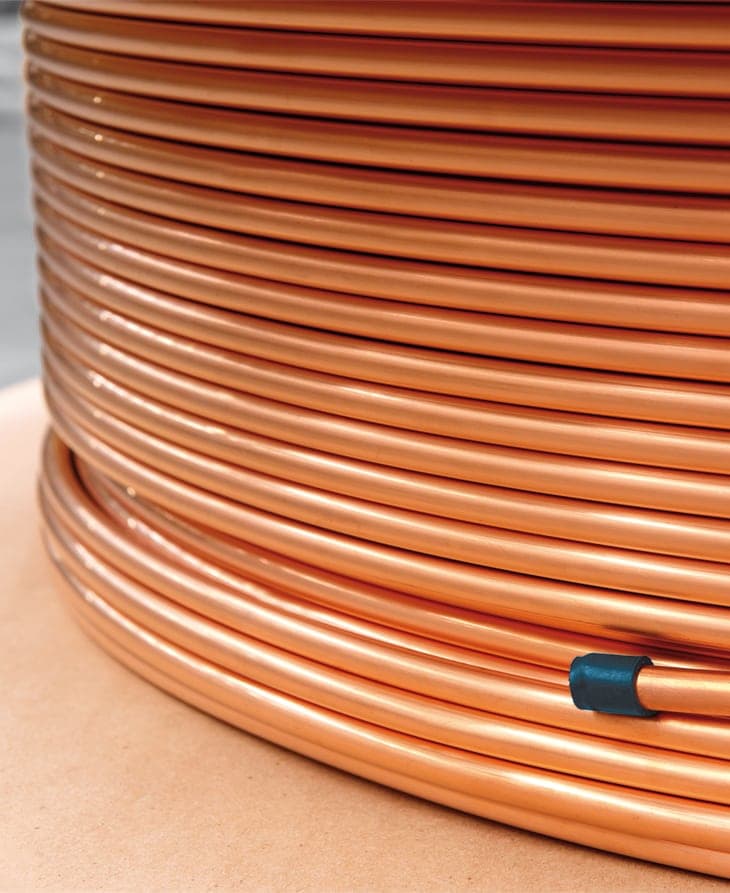

Große Auswahl an Kupferrohren für die Herstellung von Kühlgeräten. Verschiedene Außendurchmesser verfügbar: von 6,35 bis 66,67 mm.

Medidas:

Außendurchmesser 6,35 bis 66,67 mm.

Datenblatt: Maschinenkühlrohre. Rohre zur Anwendung in der Klimatechnik

Bei Bronmetal liefern wir Kupferrohre in verschiedenen Formaten für die Herstellung von Kühlanlagen: rund, quadratisch, rechteckig und oval. Sie alle werden aus der Legierung Cu-DHP hergestellt, die sich durch ihre gute Leitfähigkeit und Korrosionsbeständigkeit auszeichnet. Sie enthält einen geringen Anteil an Phosphor, der dem Metall bei der Herstellung Sauerstoff entzieht und so seine mechanischen Eigenschaften und seine Korrosionsbeständigkeit verbessert.

Bei der Bestellung ist es möglich, den Behandlungszustand des Materials gemäß der Norm EN 1173 auszuwählen, die sich auf die Bezeichnung der Werkstoffzustände von Kupfer und Kupferlegierungen bezieht. Im Abschnitt über die mechanischen Eigenschaften finden Sie die Einzelheiten zu jedem der Behandlungszustände: Oberflächenhärtung, Leichtglühen und Weichglühen.

OBERFLÄCHENBESCHAFFENHEIT

Die Außen- und Innenoberflächen der Rohre müssen sauber und glatt sein.. Die nach der Verdampfung des Lösungsmittels verbleibende Rückstand darf 38 gr/m² auf der Innenoberfläche nicht überschreiten.
Außendurchmesser (Nennmaß) Nenn-Durchmesser- Grenzabmaße
d Für den mittleren Durchmesser Für jeden Durchmessera
über kleiner oder gleich Alle stufen der Behandlung gewesen R290 (hart) gewesen R250 (halbhart)
3 18 ± 0,04 ± 0,04 ± 0,09
18 28 ± 0,05 ± 0,06 ± 0,10
28 54 ± 0,06 ± 0,07 ± 0,11
54 76,1 ± 0,07 ± 0,10 ± 0,15
76,1 88,9 ± 0,07 ± 0,15 ± 0,20
88,9 108 ± 0,07 ± 0,20 ± 0,30
a  Inklusive Ovalisierung.

Außendurchmesser (Nennmaß) Nennwanddickea
d e < 1 mm e ≥ 1 mm
mm % %
< 18 ± 10 ± 13
≥ 18 ± 10 ± 15
a Einschließlich der Exzentrizität.
Werkstoffbezeichnung Zusammensetzung in % (Massenanteile)
Dichte2 g/cm3
Kurzzeichen Nummer Element Cu1 P
Cu-DHP
CW024A
mín. 99,90 0,015
8,9
máx. - 0,040
1 Einschließlich Silber bis max 0.015%
2 Nur zur Information.

Außendurchmesser (Nennmaß) d Wanddicke (Nennmaß) e mm
Metrische Reihe Zollreihe
mm mm in 0,28 0,30 0,35 0,40 0,45 0,50 0,63 0,70 0,80 1,00 1,25 1,50 1,65 2,00
6,35 1/4
7
7,94 5/16
8 ■     ●
9,52 3/8 ■     ●
10 ■     ● ■     ●
12
12,70 1/2 ■     ● ■     ● ■     ●
14
15
15,87 5/8 ■     ●
16 ■     ●
18
19,06 3/4
20
22
22,23 7/8
25,40 1
28
28,57 1 1/8
34,92 1 3/8
35
41,27 1 5/8
42
53,97 2 1/8
54
64
66,67 2 5/8
ANMERKUNG -  Diese Tabelle ist ein erster Schritt in Richtung auf eine Norm, die nur metrische Werte enthält.
■  in geraden Längen erhältlich
●  in Ringen erhältlich.
Zustand 0,2% - Dehngrenze Zugfestigkeit Dehnung Korngröße
Rp0.2 Rm A µm
Bezeichnung nach EN 1173 gebräuchliche Benennung MPa MPa %
mín. máx mín. mín. mín. máx.
Y080a durch richten gehärtet 80 140 220 40 15 40
Y040 leicht geglüht 40 90 220 40 15 40
Y035b weich geglüht 35 80 210 40 30 60
ANMERKUNG -  MPa Einschließlich 1 N/mm2
a  Nur gerade Längen.
b  Wanddicke (Nennmaß) e ≥ 0,6 mm.


Dokumentations-Download

Titel
Andere Sprachen
Typ
Erstellt
Typ Katalogue
Erstellt 07/07/2020
Typ Technische Datenblätter
Erstellt 22/04/2020
