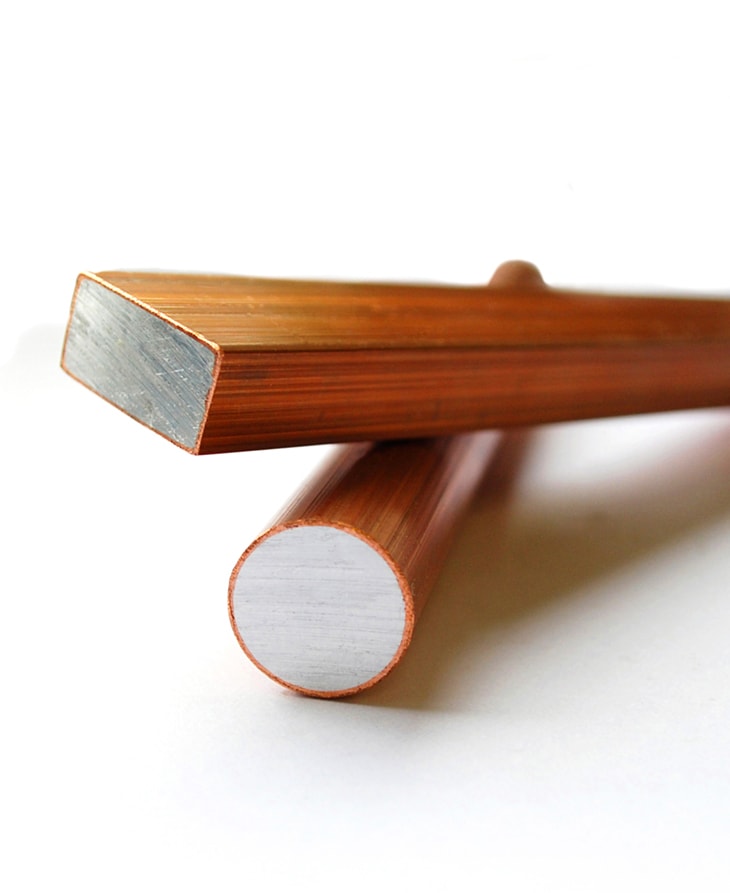

CCA (Copper Clad Aluminium) busbar, extrusion of copper – aluminium, consist of a solid aluminium core for electrical applications, with an outer layer of high-conductivity pressure-attached copper.
CCA (Copper Clad Aluminium) busbar, extrusion of copper – aluminium, consist of a solid aluminium core for electrical applications, with an outer layer of high-conductivity pressure-attached copper.
Size | Corner radius | Area | Weight | DC Resistance to 20ºC | DC Resistance to 65º C | n=1 | n=2 | n=3 | n=4 | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
mm | mm | mm2 | g/m | μOhm/m | μOhm/m | DC | AC | DC | AC | DC | AC | DC | AC |
10x3 | 0,5 | 29,79 | 0,108 | 890 | 1050 | 99 | 99 | 188 | 188 | 277 | 277 | 366 | 365 |
20x3 | 0,5 | 59,79 | 0,247 | 443 | 523 | 175 | 175 | 322 | 322 | 469 | 466 | 615 | 611 |
25x3 | 0,5 | 74,79 | 0,271 | 354 | 418 | 211 | 211 | 386 | 385 | 560 | 557 | 733 | 728 |
10x4 | 0,5 | 39,79 | 0,144 | 666 | 786 | 119 | 119 | 229 | 229 | 338 | 337 | 448 | 447 |
16x4 | 1,5 | 62,07 | 0,225 | 427 | 504 | 169 | 169 | 319 | 318 | 468 | 466 | 617 | 614 |
20x4 | 1 | 79,14 | 0,287 | 335 | 395 | 205 | 205 | 382 | 382 | 559 | 556 | 736 | 730 |
25x4 | 1 | 99,14 | 0,36 | 267 | 316 | 247 | 247 | 457 | 455 | 665 | 660 | 873 | 863 |
30x4 | 1 | 119,14 | 0,432 | 222 | 26 | 289 | 289 | 529 | 527 | 768 | 761 | 1007 | 991 |
40x4* | 1 | 159,14 | 0,627 | 164 | 194 | 373 | 372 | 676 | 670 | 977 | 961 | 1277 | 1242 |
10x5 | 0,5 | 49,79 | 0,181 | 532 | 628 | 137 | 137 | 266 | 266 | 395 | 394 | 525 | 522 |
12x5 | 0,5 | 59,79 | 0,217 | 443 | 523 | 157 | 157 | 304 | 304 | 451 | 449 | 597 | 594 |
15x5 | sq | 75 | 0,272 | 353 | 417 | 187 | 187 | 358 | 357 | 528 | 525 | 698 | 693 |
20x5 | 1,5 | 98,07 | 0,356 | 270 | 319 | 233 | 233 | 439 | 437 | 644 | 639 | 849 | 840 |
20x5 | sq | 100 | 0,363 | 265 | 313 | 235 | 235 | 443 | 441 | 650 | 646 | 858 | 848 |
25x5 | 1,5 | 123,07 | 0,447 | 215 | 254 | 280 | 280 | 522 | 519 | 763 | 755 | 1004 | 987 |
30x5 | 1,5 | 158,07 | 0,537 | 179 | 211 | 327 | 326 | 604 | 599 | 879 | 867 | 1154 | 1127 |
30x5 | sq | 150 | 0,545 | 177 | 209 | 329 | 328 | 607 | 603 | 885 | 872 | 1162 | 1134 |
40x5 | 1,5 | 198,07 | 0,719 | 134 | 158 | 418 | 416 | 762 | 752 | 1105 | 1079 | 1446 | 1388 |
40x5 | sq | 200 | 0,726 | 133 | 156 | 420 | 418 | 766 | 756 | 1110 | 1084 | 1453 | 1395 |
50x5* | 1,5 | 248,07 | 0,977 | 105 | 124 | 511 | 508 | 924 | 905 | 1334 | 1285 | 1743 | 1637 |
60x5* | 1,5 | 298,07 | 1,174 | 88 | 103 | 599 | 594 | 1077 | 1047 | 1550 | 1471 | 2022 | 1856 |
80x5* | 1,5 | 398,07 | 1,568 | 66 | 77 | 773 | 762 | 1376 | 1320 | 1971 | 1809 | 2565 | 2248 |
20x6 | 2 | 116,57 | 0,423 | 227 | 268 | 259 | 259 | 492 | 489 | 725 | 18 | 958 | 943 |
25x6 | 2 | 146,57 | 0,532 | 181 | 213 | 311 | 311 | 584 | 579 | 856 | 845 | 1128 | 1103 |
28x6 | 2 | 164,57 | 0,597 | 161 | 190 | 341 | 341 | 638 | 632 | 933 | 918 | 1228 | 1194 |
30x6 | 2 | 176,57 | 0,641 | 150 | 177 | 362 | 361 | 673 | 666 | 984 | 965 | 1294 | 1252 |
40x6 | 2 | 236,57 | 0,859 | 112 | 132 | 461 | 459 | 848 | 833 | 1232 | 1192 | 1615 | 1527 |
50x6 | 2 | 396,57 | 1077 | 89 | 105 | 559 | 555 | 1018 | 991 | 1473 | 1400 | 1927 | 1774 |
60x6 | 2,5 | 354,63 | 1287 | 75 | 88 | 653 | 646 | 1181 | 1140 | 1703 | 1590 | 2225 | 1995 |
75x6* | 2 | 446,57 | 1759 | 58 | 69 | 803 | 789 | 1440 | 1370 | 2069 | 1867 | 2696 | 2311 |
80x6* | 2 | 476,57 | 1878 | 55 | 65 | 851 | 834 | 1521 | 1441 | 2183 | 1950 | 2844 | 2406 |
120x6 | 2 | 716,57 | 2823 | 36 | 43 | 1222 | 1179 | 2155 | 1979 | 3075 | 2538 | 3990 | 3103 |
12x6,3 | 2 | 72,17 | 0,262 | 367 | 433 | 179 | 179 | 348 | 348 | 517 | 515 | 686 | 681 |
16x6,3 | 2 | 97,37 | 0,353 | 272 | 321 | 224 | 224 | 431 | 430 | 639 | 634 | 846 | 837 |
20x6,3 | 2 | 122,57 | 0,445 | 216 | 255 | 267 | 267 | 509 | 506 | 750 | 743 | 992 | 975 |
25x6,3 | 2 | 154,07 | 0,559 | 172 | 203 | 320 | 320 | 603 | 598 | 885 | 872 | 1167 | 1138 |
28x6,3 | 2 | 172,97 | 0,628 | 153 | 181 | 352 | 351 | 658 | 651 | 964 | 947 | 1269 | 1230 |
32x6,3 | 2 | 198,17 | 0,719 | 134 | 158 | 393 | 392 | 731 | 721 | 1068 | 1043 | 1404 | 1348 |
38x6,3 | 2 | 235,97 | 0,857 | 112 | 133 | 454 | 452 | 838 | 824 | 1220 | 1181 | 1602 | 1515 |
40x6,3 | 2 | 248,57 | 0,902 | 107 | 126 | 474 | 472 | 874 | 857 | 1270 | 1225 | 1667 | 1568 |
50x6,3 | 2 | 311,57 | 1131 | 85 | 100 | 575 | 569 | 1048 | 1018 | 1517 | 1436 | 1986 | 1816 |
63x6,3 | 2 | 393,47 | 1428 | 67 | 80 | 702 | 693 | 1269 | 1218 | 1830 | 1686 | 2390 | 2104 |
65x6,3* | 2 | 406,07 | 1600 | 64 | 76 | 727 | 717 | 1312 | 1256 | 1892 | 1732 | 2470 | 2156 |
80x6,3* | 2 | 500,57 | 1972 | 52 | 62 | 873 | 855 | 1563 | 1476 | 2246 | 1989 | 2926 | 2451 |
82x6,3* | 2 | 513,17 | 2022 | 51 | 60 | 893 | 873 | 1596 | 1504 | 2292 | 2021 | 2986 | 2488 |
100X6,3* | 2 | 626,57 | 2469 | 42 | 49 | 1065 | 1034 | 1891 | 1755 | 2707 | 2297 | 3520 | 2813 |
120X6,3* | 2 | 752,57 | 2965 | 35 | 41 | 1254 | 1207 | 2213 | 2022 | 3159 | 2580 | 4101 | 3157 |
16x8 | 0,25 | 127,95 | 0,464 | 207 | 244 | 266 | 266 | 517 | 514 | 768 | 760 | 1019 | 1001 |
20x8 | 2 | 156,57 | 0,568 | 169 | 200 | 312 | 311 | 601 | 596 | 891 | 877 | 1180 | 1149 |
25x8 | 2 | 196,57 | 0,714 | 135 | 159 | 371 | 370 | 708 | 698 | 1044 | 1020 | 1380 | 1326 |
30x8 | 2 | 236,57 | 0,859 | 112 | 132 | 430 | 428 | 812 | 797 | 1193 | 1154 | 1573 | 1487 |
34x8 | 2 | 268,57 | 0,975 | 99 | 116 | 476 | 473 | 894 | 874 | 1309 | 1256 | 1725 | 1608 |
40x8 | 2 | 316,57 | 1149 | 84 | 99 | 545 | 540 | 1014 | 985 | 1481 | 1399 | 1947 | 1777 |
50x8 | 2 | 396,57 | 1440 | 67 | 79 | 658 | 649 | 1211 | 1161 | 1760 | 1620 | 2309 | 2030 |
60x8 | 2 | 476,57 | 1730 | 56 | 66 | 769 | 755 | 1403 | 1328 | 2033 | 1820 | 2661 | 2259 |
75x8 | 2 | 596,57 | 2166 | 44 | 52 | 933 | 908 | 1686 | 1568 | 2432 | 2090 | 2177 | 2573 |
80x8 | 2 | 636,57 | 2311 | 42 | 49 | 987 | 958 | 1779 | 1644 | 2564 | 2175 | 3346 | 2674 |
90x8 | 2 | 716,57 | 2601 | 37 | 44 | 1094 | 1057 | 1963 | 1795 | 2824 | 2338 | 3681 | 2871 |
100x8 | 2 | 796,57 | 2892 | 33 | 39 | 1201 | 1154 | 2146 | 1942 | 3080 | 2494 | 4012 | 3061 |
10x10 | sq | 100 | 0,363 | 265 | 313 | 225 | 225 | 439 | 438 | 654 | 649 | 869 | 859 |
12x10 | 1 | 119,14 | 0,432 | 222 | 263 | 253 | 252 | 493 | 491 | 734 | 727 | 975 | 959 |
12x12 | sq | 144 | 0,523 | 184 | 217 | 290 | 289 | 568 | 563 | 845 | 834 | 1123 | 1098 |
15x10 | 1 | 149,14 | 0,541 | 178 | 210 | 295 | 294 | 575 | 570 | 855 | 843 | 1134 | 1108 |
15x10 | sq | 150 | 0,545 | 177 | 209 | 296 | 295 | 577 | 572 | 857 | 845 | 1138 | 1111 |
20x10 | 3 | 192,27 | 0,698 | 138 | 163 | 357 | 356 | 695 | 686 | 1032 | 1009 | 1369 | 1317 |
20x10 | sq | 200 | 0,726 | 133 | 156 | 365 | 363 | 709 | 699 | 1052 | 1027 | 1396 | 1340 |
25x10 | 3 | 242,27 | 0,879 | 109 | 129 | 425 | 422 | 820 | 804 | 1214 | 1173 | 1609 | 1518 |
25x10 | sq | 250 | 0,908 | 106 | 125 | 431 | 429 | 833 | 816 | 1234 | 1189 | 1634 | 1536 |
30x10 | 3 | 292,27 | 1061 | 91 | 107 | 491 | 487 | 937 | 913 | 1383 | 1317 | 1829 | 1687 |
30x10 | sq | 300 | 1089 | 88 | 104 | 497 | 493 | 949 | 923 | 1401 | 1331 | 1853 | 1703 |
40x10 | 3 | 392,27 | 1424 | 68 | 80 | 619 | 611 | 1165 | 1116 | 1708 | 1575 | 2251 | 1984 |
40x10 | sq | 400 | 1452 | 66 | 78 | 625 | 617 | 1176 | 1126 | 1725 | 1586 | 2273 | 1996 |
50x10 | 3 | 492,27 | 1787 | 54 | 64 | 746 | 731 | 1385 | 1306 | 2023 | 1801 | 2659 | 2242 |
50x10 | sq | 500 | 1815 | 53 | 63 | 751 | 736 | 1396 | 1314 | 2038 | 1810 | 2680 | 2252 |
60x10 | 3 | 592,27 | 2150 | 45 | 53 | 870 | 848 | 1601 | 1484 | 2329 | 2004 | 3055 | 2478 |
60x10 | sq | 600 | 2178 | 44 | 52 | 875 | 853 | 1612 | 1492 | 2344 | 2012 | 3075 | 2488 |
63x10 | 3 | 622,27 | 2259 | 43 | 50 | 907 | 882 | 1665 | 1536 | 2420 | 2063 | 3173 | 2547 |
75x10 | 3 | 742,27 | 2694 | 36 | 42 | 1053 | 1015 | 1918 | 1737 | 2778 | 2282 | 3635 | 2814 |
80x10 | 3 | 792,27 | 2876 | 33 | 39 | 1114 | 1070 | 2023 | 1819 | 2925 | 2371 | 3825 | 2921 |
80x10 | sq | 800 | 2904 | 33 | 39 | 1119 | 1074 | 2033 | 1825 | 2939 | 2378 | 3843 | 2930 |
100x10 | 3 | 992,27 | 3602 | 27 | 32 | 1353 | 1282 | 2434 | 2135 | 3504 | 2711 | 4571 | 3330 |
100x10 | sq | 1000 | 3630 | 27 | 31 | 1358 | 1287 | 2443 | 2141 | 3518 | 2718 | 4589 | 3338 |
120x10 | 3 | 1192,27 | 4328 | 22 | 26 | 1589 | 1488 | 2837 | 2439 | 4071 | 3032 | 5301 | 3713 |
18x12 | sq | 216 | 0,784 | 123 | 145 | 383 | 381 | 746 | 734 | 1108 | 1078 | 1471 | 1401 |
20x12 | 3 | 232,27 | 0,843 | 114 | 135 | 406 | 404 | 790 | 776 | 1174 | 1137 | 1558 | 1476 |
24x12 | sq | 288 | 1045 | 92 | 109 | 471 | 468 | 916 | 893 | 1361 | 1298 | 1806 | 1670 |
30x12 | sq | 360 | 1307 | 74 | 87 | 558 | 552 | 1077 | 1038 | 1596 | 1487 | 2114 | 1890 |
40x12 | 3 | 472,27 | 1714 | 56 | 66 | 693 | 681 | 1316 | 1243 | 1938 | 1737 | 2559 | 2176 |
42x12 | sq | 504 | 1830 | 53 | 62 | 727 | 712 | 1376 | 1292 | 2023 | 1794 | 2671 | 2241 |
50x12 | 3 | 592,27 | 2150 | 45 | 53 | 831 | 809 | 1559 | 1440 | 2284 | 1966 | 3009 | 2440 |
60x12 | 3 | 712,27 | 2586 | 37 | 44 | 961 | 934 | 1796 | 1625 | 2621 | 2173 | 3445 | 2690 |
100x12 | 3 | 1192,27 | 4328 | 22 | 26 | 1496 | 1399 | 2709 | 2301 | 3812 | 2913 | 5111 | 3581 |
120x12 | 3 | 1432,27 | 5199 | 19 | 22 | 1755 | 1617 | 3151 | 2625 | 4534 | 3248 | 5912 | 3981 |
63x12,5 | 3 | 779,77 | 2831 | 34 | 40 | 1032 | 992 | 1915 | 1711 | 2795 | 2273 | 3673 | 2814 |
24x15 | sq | 360 | 1307 | 74 | 87 | 548 | 542 | 1069 | 1031 | 1589 | 1480 | 2109 | 1885 |
40x15 | 3 | 592,27 | 2150 | 45 | 53 | 798 | 778 | 1636 | 1417 | 2272 | 1956 | 3009 | 2440 |
50x15 | 3 | 742,27 | 2694 | 36 | 42 | 953 | 918 | 1809 | 1618 | 2663 | 2188 | 3517 | 2723 |
60x15 | 3 | 892,27 | 3239 | 30 | 35 | 1105 | 1052 | 2075 | 1806 | 3043 | 2407 | 4010 | 2988 |
120x15 | 3 | 1792,27 | 6506 | 15 | 17 | 1985 | 1786 | 3594 | 2861 | 5190 | 3543 | 6782 | 4347 |
32x16 | 3 | 504,27 | 1831 | 53 | 62 | 702 | 688 | 1365 | 1283 | 2029 | 1799 | 2692 | 2258 |
Diameter | Area | Weight | DC Resistance to 20ºC | DC Resistance to 65ºC | Current Ratings (AMPS): 30º C Rise Over 35º C Ambient | |
---|---|---|---|---|---|---|
mm | mm2 | g/m | μOhm/m | μOhm/m | DC | AC |
5 | 19,63 | 0,071 | 1350 | 1593 | 67 | 67 |
6,3 | 31,17 | 0,113 | 850 | 1004 | 92 | 92 |
8 | 50,27 | 0.182 | 527 | 622 | 129 | 129 |
10 | 78,54 | 0.285 | 337 | 398 | 176 | 176 |
11 | 95,03 | 0.345 | 279 | 329 | 202 | 202 |
12 | 113,1 | 0.411 | 234 | 277 | 228 | 228 |
14 | 153,94 | 0.559 | 172 | 203 | 283 | 282 |
18 | 254,47 | 0.924 | 104 | 123 | 403 | 400 |
20 | 314,16 | 1 | 84 | 100 | 468 | 464 |
24 | 452,39 | 1,642 | 59 | 69 | 604 | 596 |
35 | 962,11 | 3,492 | 28 | 33 | 1029 | 972 |
40 | 1256,64 | 4,562 | 21 | 25 | 1243 | 1135 |
Ambient temperature ºC | 35 | ||
---|---|---|---|
Busbar temperature ºC | 65 | ||
Temperature rise ºC | 30 | ||
Supply Frequency Hz | 60 | ||
Emissivity | 0,4 |
Min. ultimate tensile strengh | 130-170 | MN/m2 |
---|---|---|
Modus of elasticity | 85x103 | MN/m2 |
Density at 20ºC | 3,63x103 | Kg/m2 |
Max. electrical resistivity at 20ºC | 2,65x10-8 | Ωm |
Min. electrical conductivity at 20ºC | 37,7x106 | 1/Ωm |
65 | %IACS | |
Temp. coefficient of resistance at 20ºC | 4,01x10-3 | 1/ºC |
Coeficiente de expansão térmica linear º 20-100 | 21,9X10-6 | 1/ºC |
Melting point | 658 | ºC |
Specific heat | 711,7 | J/kg/ºC |
Thermal conductivity | 2,38X106 | W/m2/ºC |
CUTTING | Copper-Clad Aluminium (CCA) busbar can be cut using methods that apply to aluminium. Grinding of cut saw to a trapezoidal shape gives good results and deburring is not necessary. Cutting speed: 50-90 m/sec Lubricant and coolant white spirit. |
---|
DRILLING | Recommended drill characteristics: Drill cutting angle Cutting speed: 50m/min Cutting tool angle:135º-140 Helix angle: 45º Lubricant and coolant white spirit. |
---|
PUNCHING | The punching tool should be designed in the same way as for use with flat copper bars. It is important that the die should give adequate support as near as possible to the shearing edge. |
---|---|
![]() |
BENDING | N.B. Above factors are for bending normal to the plane. For edge bending the forming tool radius should be multiples of the width w. | ||||
---|---|---|---|---|---|
Recommended radius of forming tool | |||||
Thickness t | Width w | ≤90º | 90º-120º | >120º | |
t ≤ 3 | 25 - 10 | 1t | 1t | 1t | |
3 < t ≤ 5 | 16 - 60 | 1t | 2t | 4t | |
5 < t ≤ 6,3 | 12 - 50 | 1t | 2t | 4t | |
50 - 120 | 2t | 3t | 4t | ||
6,3 < t ≤ 10 | 10 - 120 | 2t | 3t | 4t | |
10 < t ≤ 15 | 40 - 120 | 2t | 3t | 4t |
