Alliages

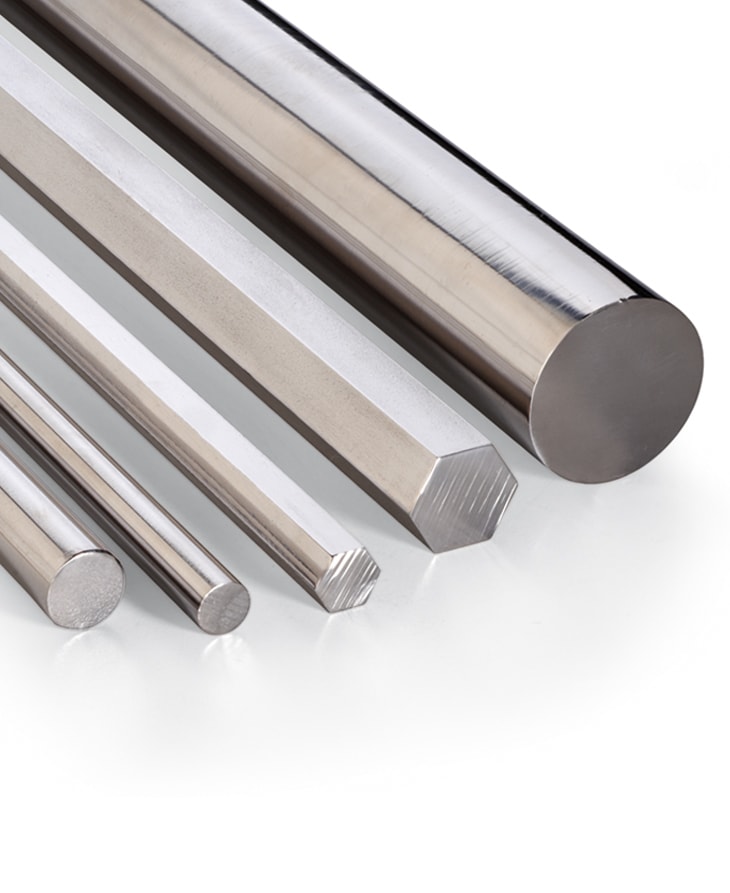

Alliages à haute teneur en nickel (Alloys)

Fiche technique: Alliages

Alliages à haute teneur en nickel et très résistants à la corrosion et aux environnements salins.

Principales applications : Les alliages sont utilisés pour les arbres de pompe, les valves, les éléments de fixation, les brides et divers accessoires.

Nous appelons Alloys les matériaux qui ont une forte teneur en nickel.

Principales qualités fournies par Bronmetal : MONEL 400, MONEL K-500, HASTEALLOY C-276, INCOLOY 825, ALLOY A-286, 80A, TITANIO, MARAGING TYPE 250, MARAGING TYPE 300 y Ph 13/8 Mo entre autres. Autres qualités disponibles sur demande.

Taille Rayon extérieur Domaine Poids Résistance DC à 20ºC Résistance DC à 65º C n=1 n=2 n=3 n=4
mm mm mm2 g/m μOhm/m μOhm/m DC AC DC AC DC AC DC AC
10x3 0,5 29,79 0,108 890 1050 99 99 188 188 277 277 366 365
20x3 0,5 59,79 0,247 443 523 175 175 322 322 469 466 615 611
25x3 0,5 74,79 0,271 354 418 211 211 386 385 560 557 733 728
10x4 0,5 39,79 0,144 666 786 119 119 229 229 338 337 448 447
16x4 1,5 62,07 0,225 427 504 169 169 319 318 468 466 617 614
20x4 1 79,14 0,287 335 395 205 205 382 382 559 556 736 730
25x4 1 99,14 0,36 267 316 247 247 457 455 665 660 873 863
30x4 1 119,14 0,432 222 26 289 289 529 527 768 761 1007 991
40x4* 1 159,14 0,627 164 194 373 372 676 670 977 961 1277 1242
10x5 0,5 49,79 0,181 532 628 137 137 266 266 395 394 525 522
12x5 0,5 59,79 0,217 443 523 157 157 304 304 451 449 597 594
15x5 sq 75 0,272 353 417 187 187 358 357 528 525 698 693
20x5 1,5 98,07 0,356 270 319 233 233 439 437 644 639 849 840
20x5 sq 100 0,363 265 313 235 235 443 441 650 646 858 848
25x5 1,5 123,07 0,447 215 254 280 280 522 519 763 755 1004 987
30x5 1,5 158,07 0,537 179 211 327 326 604 599 879 867 1154 1127
30x5 sq 150 0,545 177 209 329 328 607 603 885 872 1162 1134
40x5 1,5 198,07 0,719 134 158 418 416 762 752 1105 1079 1446 1388
40x5 sq 200 0,726 133 156 420 418 766 756 1110 1084 1453 1395
50x5* 1,5 248,07 0,977 105 124 511 508 924 905 1334 1285 1743 1637
60x5* 1,5 298,07 1,174 88 103 599 594 1077 1047 1550 1471 2022 1856
80x5* 1,5 398,07 1,568 66 77 773 762 1376 1320 1971 1809 2565 2248
20x6 2 116,57 0,423 227 268 259 259 492 489 725 18 958 943
25x6 2 146,57 0,532 181 213 311 311 584 579 856 845 1128 1103
28x6 2 164,57 0,597 161 190 341 341 638 632 933 918 1228 1194
30x6 2 176,57 0,641 150 177 362 361 673 666 984 965 1294 1252
40x6 2 236,57 0,859 112 132 461 459 848 833 1232 1192 1615 1527
50x6 2 396,57 1077 89 105 559 555 1018 991 1473 1400 1927 1774
60x6 2,5 354,63 1287 75 88 653 646 1181 1140 1703 1590 2225 1995
75x6* 2 446,57 1759 58 69 803 789 1440 1370 2069 1867 2696 2311
80x6* 2 476,57 1878 55 65 851 834 1521 1441 2183 1950 2844 2406
120x6 2 716,57 2823 36 43 1222 1179 2155 1979 3075 2538 3990 3103
12x6,3 2 72,17 0,262 367 433 179 179 348 348 517 515 686 681
16x6,3 2 97,37 0,353 272 321 224 224 431 430 639 634 846 837
20x6,3 2 122,57 0,445 216 255 267 267 509 506 750 743 992 975
25x6,3 2 154,07 0,559 172 203 320 320 603 598 885 872 1167 1138
28x6,3 2 172,97 0,628 153 181 352 351 658 651 964 947 1269 1230
32x6,3 2 198,17 0,719 134 158 393 392 731 721 1068 1043 1404 1348
38x6,3 2 235,97 0,857 112 133 454 452 838 824 1220 1181 1602 1515
40x6,3 2 248,57 0,902 107 126 474 472 874 857 1270 1225 1667 1568
50x6,3 2 311,57 1131 85 100 575 569 1048 1018 1517 1436 1986 1816
63x6,3 2 393,47 1428 67 80 702 693 1269 1218 1830 1686 2390 2104
65x6,3* 2 406,07 1600 64 76 727 717 1312 1256 1892 1732 2470 2156
80x6,3* 2 500,57 1972 52 62 873 855 1563 1476 2246 1989 2926 2451
82x6,3* 2 513,17 2022 51 60 893 873 1596 1504 2292 2021 2986 2488
100X6,3* 2 626,57 2469 42 49 1065 1034 1891 1755 2707 2297 3520 2813
120X6,3* 2 752,57 2965 35 41 1254 1207 2213 2022 3159 2580 4101 3157
16x8 0,25 127,95 0,464 207 244 266 266 517 514 768 760 1019 1001
20x8 2 156,57 0,568 169 200 312 311 601 596 891 877 1180 1149
25x8 2 196,57 0,714 135 159 371 370 708 698 1044 1020 1380 1326
30x8 2 236,57 0,859 112 132 430 428 812 797 1193 1154 1573 1487
34x8 2 268,57 0,975 99 116 476 473 894 874 1309 1256 1725 1608
40x8 2 316,57 1149 84 99 545 540 1014 985 1481 1399 1947 1777
50x8 2 396,57 1440 67 79 658 649 1211 1161 1760 1620 2309 2030
60x8 2 476,57 1730 56 66 769 755 1403 1328 2033 1820 2661 2259
75x8 2 596,57 2166 44 52 933 908 1686 1568 2432 2090 2177 2573
80x8 2 636,57 2311 42 49 987 958 1779 1644 2564 2175 3346 2674
90x8 2 716,57 2601 37 44 1094 1057 1963 1795 2824 2338 3681 2871
100x8 2 796,57 2892 33 39 1201 1154 2146 1942 3080 2494 4012 3061
10x10 sq 100 0,363 265 313 225 225 439 438 654 649 869 859
12x10 1 119,14 0,432 222 263 253 252 493 491 734 727 975 959
12x12 sq 144 0,523 184 217 290 289 568 563 845 834 1123 1098
15x10 1 149,14 0,541 178 210 295 294 575 570 855 843 1134 1108
15x10 sq 150 0,545 177 209 296 295 577 572 857 845 1138 1111
20x10 3 192,27 0,698 138 163 357 356 695 686 1032 1009 1369 1317
20x10 sq 200 0,726 133 156 365 363 709 699 1052 1027 1396 1340
25x10 3 242,27 0,879 109 129 425 422 820 804 1214 1173 1609 1518
25x10 sq 250 0,908 106 125 431 429 833 816 1234 1189 1634 1536
30x10 3 292,27 1061 91 107 491 487 937 913 1383 1317 1829 1687
30x10 sq 300 1089 88 104 497 493 949 923 1401 1331 1853 1703
40x10 3 392,27 1424 68 80 619 611 1165 1116 1708 1575 2251 1984
40x10 sq 400 1452 66 78 625 617 1176 1126 1725 1586 2273 1996
50x10 3 492,27 1787 54 64 746 731 1385 1306 2023 1801 2659 2242
50x10 sq 500 1815 53 63 751 736 1396 1314 2038 1810 2680 2252
60x10 3 592,27 2150 45 53 870 848 1601 1484 2329 2004 3055 2478
60x10 sq 600 2178 44 52 875 853 1612 1492 2344 2012 3075 2488
63x10 3 622,27 2259 43 50 907 882 1665 1536 2420 2063 3173 2547
75x10 3 742,27 2694 36 42 1053 1015 1918 1737 2778 2282 3635 2814
80x10 3 792,27 2876 33 39 1114 1070 2023 1819 2925 2371 3825 2921
80x10 sq 800 2904 33 39 1119 1074 2033 1825 2939 2378 3843 2930
100x10 3 992,27 3602 27 32 1353 1282 2434 2135 3504 2711 4571 3330
100x10 sq 1000 3630 27 31 1358 1287 2443 2141 3518 2718 4589 3338
120x10 3 1192,27 4328 22 26 1589 1488 2837 2439 4071 3032 5301 3713
18x12 sq 216 0,784 123 145 383 381 746 734 1108 1078 1471 1401
20x12 3 232,27 0,843 114 135 406 404 790 776 1174 1137 1558 1476
24x12 sq 288 1045 92 109 471 468 916 893 1361 1298 1806 1670
30x12 sq 360 1307 74 87 558 552 1077 1038 1596 1487 2114 1890
40x12 3 472,27 1714 56 66 693 681 1316 1243 1938 1737 2559 2176
42x12 sq 504 1830 53 62 727 712 1376 1292 2023 1794 2671 2241
50x12 3 592,27 2150 45 53 831 809 1559 1440 2284 1966 3009 2440
60x12 3 712,27 2586 37 44 961 934 1796 1625 2621 2173 3445 2690
100x12 3 1192,27 4328 22 26 1496 1399 2709 2301 3812 2913 5111 3581
120x12 3 1432,27 5199 19 22 1755 1617 3151 2625 4534 3248 5912 3981
63x12,5 3 779,77 2831 34 40 1032 992 1915 1711 2795 2273 3673 2814
24x15 sq 360 1307 74 87 548 542 1069 1031 1589 1480 2109 1885
40x15 3 592,27 2150 45 53 798 778 1636 1417 2272 1956 3009 2440
50x15 3 742,27 2694 36 42 953 918 1809 1618 2663 2188 3517 2723
60x15 3 892,27 3239 30 35 1105 1052 2075 1806 3043 2407 4010 2988
120x15 3 1792,27 6506 15 17 1985 1786 3594 2861 5190 3543 6782 4347
32x16 3 504,27 1831 53 62 702 688 1365 1283 2029 1799 2692 2258
* 20% Cu par volume
Ø Área Poids Résistance DC à 20ºC Résistance DC à 65ºC Intensités nominales (AMPS) : 30º C Hausse au dessus des 35º C ambiants
mm mm2 g/m μOhm/m μOhm/m DC AC
5 19,63 0,071 1350 1593 67 67
6,3 31,17 0,113 850 1004 92 92
8 50,27 0.182 527 622 129 129
10 78,54 0.285 337 398 176 176
11 95,03 0.345 279 329 202 202
12 113,1 0.411 234 277 228 228
14 153,94 0.559 172 203 283 282
18 254,47 0.924 104 123 403 400
20 314,16 1 84 100 468 464
24 452,39 1,642 59 69 604 596
35 962,11 3,492 28 33 1029 972
40 1256,64 4,562 21 25 1243 1135


PARAMÈTRES

Les valeurs calculées sur cette fiche de données sont basées sur les paramètres suivants:
Température ambiante ºC 35
Température de la barre ºC 65
Augmentation de la température ºC 30
Fréquence d’alimentation en Hz 60
Émissivité / Emissividade 0,4
n= nombre de barres en parallèle Intensités nominales basées sur de l’air constant mais non confiné, avec la barre omnibus montée sur le bord. Les intensités nominales se basent sur Temperature Rise of Busbar (Augmentation thermique de la barre omnibus), H.B.Dwight; Gen. Elec. Rev. , vol 43. Les intensités AC se basent sur les espacements pour lesquels l’effet de proximité est négligeable. Ces valeurs calculées de manière approximative ne devraient pas se substituer à des essais expérimentaux.
Taille Rayon extérieur Domaine Poids Résistance DC à 20ºC Résistance DC à 65º C n=1 n=2 n=3 n=4
mm mm mm2 g/m μOhm/m μOhm/m DC AC DC AC DC AC DC AC
10x3 0,5 29,79 0,108 890 1050 99 99 188 188 277 277 366 365
20x3 0,5 59,79 0,247 443 523 175 175 322 322 469 466 615 611
25x3 0,5 74,79 0,271 354 418 211 211 386 385 560 557 733 728
10x4 0,5 39,79 0,144 666 786 119 119 229 229 338 337 448 447
16x4 1,5 62,07 0,225 427 504 169 169 319 318 468 466 617 614
20x4 1 79,14 0,287 335 395 205 205 382 382 559 556 736 730
25x4 1 99,14 0,36 267 316 247 247 457 455 665 660 873 863
30x4 1 119,14 0,432 222 26 289 289 529 527 768 761 1007 991
40x4* 1 159,14 0,627 164 194 373 372 676 670 977 961 1277 1242
10x5 0,5 49,79 0,181 532 628 137 137 266 266 395 394 525 522
12x5 0,5 59,79 0,217 443 523 157 157 304 304 451 449 597 594
15x5 sq 75 0,272 353 417 187 187 358 357 528 525 698 693
20x5 1,5 98,07 0,356 270 319 233 233 439 437 644 639 849 840
20x5 sq 100 0,363 265 313 235 235 443 441 650 646 858 848
25x5 1,5 123,07 0,447 215 254 280 280 522 519 763 755 1004 987
30x5 1,5 158,07 0,537 179 211 327 326 604 599 879 867 1154 1127
30x5 sq 150 0,545 177 209 329 328 607 603 885 872 1162 1134
40x5 1,5 198,07 0,719 134 158 418 416 762 752 1105 1079 1446 1388
40x5 sq 200 0,726 133 156 420 418 766 756 1110 1084 1453 1395
50x5* 1,5 248,07 0,977 105 124 511 508 924 905 1334 1285 1743 1637
60x5* 1,5 298,07 1,174 88 103 599 594 1077 1047 1550 1471 2022 1856
80x5* 1,5 398,07 1,568 66 77 773 762 1376 1320 1971 1809 2565 2248
20x6 2 116,57 0,423 227 268 259 259 492 489 725 18 958 943
25x6 2 146,57 0,532 181 213 311 311 584 579 856 845 1128 1103
28x6 2 164,57 0,597 161 190 341 341 638 632 933 918 1228 1194
30x6 2 176,57 0,641 150 177 362 361 673 666 984 965 1294 1252
40x6 2 236,57 0,859 112 132 461 459 848 833 1232 1192 1615 1527
50x6 2 396,57 1077 89 105 559 555 1018 991 1473 1400 1927 1774
60x6 2,5 354,63 1287 75 88 653 646 1181 1140 1703 1590 2225 1995
75x6* 2 446,57 1759 58 69 803 789 1440 1370 2069 1867 2696 2311
80x6* 2 476,57 1878 55 65 851 834 1521 1441 2183 1950 2844 2406
120x6 2 716,57 2823 36 43 1222 1179 2155 1979 3075 2538 3990 3103
12x6,3 2 72,17 0,262 367 433 179 179 348 348 517 515 686 681
16x6,3 2 97,37 0,353 272 321 224 224 431 430 639 634 846 837
20x6,3 2 122,57 0,445 216 255 267 267 509 506 750 743 992 975
25x6,3 2 154,07 0,559 172 203 320 320 603 598 885 872 1167 1138
28x6,3 2 172,97 0,628 153 181 352 351 658 651 964 947 1269 1230
32x6,3 2 198,17 0,719 134 158 393 392 731 721 1068 1043 1404 1348
38x6,3 2 235,97 0,857 112 133 454 452 838 824 1220 1181 1602 1515
40x6,3 2 248,57 0,902 107 126 474 472 874 857 1270 1225 1667 1568
50x6,3 2 311,57 1131 85 100 575 569 1048 1018 1517 1436 1986 1816
63x6,3 2 393,47 1428 67 80 702 693 1269 1218 1830 1686 2390 2104
65x6,3* 2 406,07 1600 64 76 727 717 1312 1256 1892 1732 2470 2156
80x6,3* 2 500,57 1972 52 62 873 855 1563 1476 2246 1989 2926 2451
82x6,3* 2 513,17 2022 51 60 893 873 1596 1504 2292 2021 2986 2488
100X6,3* 2 626,57 2469 42 49 1065 1034 1891 1755 2707 2297 3520 2813
120X6,3* 2 752,57 2965 35 41 1254 1207 2213 2022 3159 2580 4101 3157
16x8 0,25 127,95 0,464 207 244 266 266 517 514 768 760 1019 1001
20x8 2 156,57 0,568 169 200 312 311 601 596 891 877 1180 1149
25x8 2 196,57 0,714 135 159 371 370 708 698 1044 1020 1380 1326
30x8 2 236,57 0,859 112 132 430 428 812 797 1193 1154 1573 1487
34x8 2 268,57 0,975 99 116 476 473 894 874 1309 1256 1725 1608
40x8 2 316,57 1149 84 99 545 540 1014 985 1481 1399 1947 1777
50x8 2 396,57 1440 67 79 658 649 1211 1161 1760 1620 2309 2030
60x8 2 476,57 1730 56 66 769 755 1403 1328 2033 1820 2661 2259
75x8 2 596,57 2166 44 52 933 908 1686 1568 2432 2090 2177 2573
80x8 2 636,57 2311 42 49 987 958 1779 1644 2564 2175 3346 2674
90x8 2 716,57 2601 37 44 1094 1057 1963 1795 2824 2338 3681 2871
100x8 2 796,57 2892 33 39 1201 1154 2146 1942 3080 2494 4012 3061
10x10 sq 100 0,363 265 313 225 225 439 438 654 649 869 859
12x10 1 119,14 0,432 222 263 253 252 493 491 734 727 975 959
12x12 sq 144 0,523 184 217 290 289 568 563 845 834 1123 1098
15x10 1 149,14 0,541 178 210 295 294 575 570 855 843 1134 1108
15x10 sq 150 0,545 177 209 296 295 577 572 857 845 1138 1111
20x10 3 192,27 0,698 138 163 357 356 695 686 1032 1009 1369 1317
20x10 sq 200 0,726 133 156 365 363 709 699 1052 1027 1396 1340
25x10 3 242,27 0,879 109 129 425 422 820 804 1214 1173 1609 1518
25x10 sq 250 0,908 106 125 431 429 833 816 1234 1189 1634 1536
30x10 3 292,27 1061 91 107 491 487 937 913 1383 1317 1829 1687
30x10 sq 300 1089 88 104 497 493 949 923 1401 1331 1853 1703
40x10 3 392,27 1424 68 80 619 611 1165 1116 1708 1575 2251 1984
40x10 sq 400 1452 66 78 625 617 1176 1126 1725 1586 2273 1996
50x10 3 492,27 1787 54 64 746 731 1385 1306 2023 1801 2659 2242
50x10 sq 500 1815 53 63 751 736 1396 1314 2038 1810 2680 2252
60x10 3 592,27 2150 45 53 870 848 1601 1484 2329 2004 3055 2478
60x10 sq 600 2178 44 52 875 853 1612 1492 2344 2012 3075 2488
63x10 3 622,27 2259 43 50 907 882 1665 1536 2420 2063 3173 2547
75x10 3 742,27 2694 36 42 1053 1015 1918 1737 2778 2282 3635 2814
80x10 3 792,27 2876 33 39 1114 1070 2023 1819 2925 2371 3825 2921
80x10 sq 800 2904 33 39 1119 1074 2033 1825 2939 2378 3843 2930
100x10 3 992,27 3602 27 32 1353 1282 2434 2135 3504 2711 4571 3330
100x10 sq 1000 3630 27 31 1358 1287 2443 2141 3518 2718 4589 3338
120x10 3 1192,27 4328 22 26 1589 1488 2837 2439 4071 3032 5301 3713
18x12 sq 216 0,784 123 145 383 381 746 734 1108 1078 1471 1401
20x12 3 232,27 0,843 114 135 406 404 790 776 1174 1137 1558 1476
24x12 sq 288 1045 92 109 471 468 916 893 1361 1298 1806 1670
30x12 sq 360 1307 74 87 558 552 1077 1038 1596 1487 2114 1890
40x12 3 472,27 1714 56 66 693 681 1316 1243 1938 1737 2559 2176
42x12 sq 504 1830 53 62 727 712 1376 1292 2023 1794 2671 2241
50x12 3 592,27 2150 45 53 831 809 1559 1440 2284 1966 3009 2440
60x12 3 712,27 2586 37 44 961 934 1796 1625 2621 2173 3445 2690
100x12 3 1192,27 4328 22 26 1496 1399 2709 2301 3812 2913 5111 3581
120x12 3 1432,27 5199 19 22 1755 1617 3151 2625 4534 3248 5912 3981
63x12,5 3 779,77 2831 34 40 1032 992 1915 1711 2795 2273 3673 2814
24x15 sq 360 1307 74 87 548 542 1069 1031 1589 1480 2109 1885
40x15 3 592,27 2150 45 53 798 778 1636 1417 2272 1956 3009 2440
50x15 3 742,27 2694 36 42 953 918 1809 1618 2663 2188 3517 2723
60x15 3 892,27 3239 30 35 1105 1052 2075 1806 3043 2407 4010 2988
120x15 3 1792,27 6506 15 17 1985 1786 3594 2861 5190 3543 6782 4347
32x16 3 504,27 1831 53 62 702 688 1365 1283 2029 1799 2692 2258
* 20% Cu par volume
Ø Área Poids Résistance DC à 20ºC Résistance DC à 65ºC Intensités nominales (AMPS) : 30º C Hausse au dessus des 35º C ambiants
mm mm2 g/m μOhm/m μOhm/m DC AC
5 19,63 0,071 1350 1593 67 67
6,3 31,17 0,113 850 1004 92 92
8 50,27 0.182 527 622 129 129
10 78,54 0.285 337 398 176 176
11 95,03 0.345 279 329 202 202
12 113,1 0.411 234 277 228 228
14 153,94 0.559 172 203 283 282
18 254,47 0.924 104 123 403 400
20 314,16 1 84 100 468 464
24 452,39 1,642 59 69 604 596
35 962,11 3,492 28 33 1029 972
40 1256,64 4,562 21 25 1243 1135


PARAMÈTRES

Les valeurs calculées sur cette fiche de données sont basées sur les paramètres suivants:
Température ambiante ºC 35
Température de la barre ºC 65
Augmentation de la température ºC 30
Fréquence d’alimentation en Hz 60
Émissivité / Emissividade 0,4
n= nombre de barres en parallèle Intensités nominales basées sur de l’air constant mais non confiné, avec la barre omnibus montée sur le bord. Les intensités nominales se basent sur Temperature Rise of Busbar (Augmentation thermique de la barre omnibus), H.B.Dwight; Gen. Elec. Rev. , vol 43. Les intensités AC se basent sur les espacements pour lesquels l’effet de proximité est négligeable. Ces valeurs calculées de manière approximative ne devraient pas se substituer à des essais expérimentaux.
Densité 4,6 g/cm3
conductivité électrique spécifique 41,9 m/(Ohm*mm2)
Résistance électrique spécifique 0,0239 Ohm*mm2/m
Section transversale orientée vers le cuivre 1,41
Section transversale orientée vers l’aluminium 0,906
Conductivité thermique 265 W/(m+K)
Émissiv Lin. Coefficient de dilatation thermique ité 21,8 10-6/K
Module élasticité 81 kN/mm2
Résistance à la traction 130-180 N/mm2


Aluminium AL 99,5 matériau no. 3.0255 selon DIN 17007 Alliage 1050A selon Int.Reg.Record
Cuivre E1-CU58 matériau no. 2.0065 selon DIN 1787 CU/a1 selon NFA 53-100

RECOMMANDATIONS POUR LE PLIAGE, LE PERÇAGE, LE DÉCOUPAGE À L’EMPORTE-PIÈCE ET LA DÉCOUPE

DÉCOUPE CCA Aluminium peut être découpé en utilisant les méthodes qui s’appliquent à l’aluminium. Le polissage, rectifiage ou sciage dans une forme trapézoïdale apporte de bons résultats ; l’ébarbage n’est alors pas nécessaire. Vitesse de coupe: 50-90 m/sec Lubrifiant et réfrigérant white spirit
PERÇADE Caractéristiques de perçage recommandées: Vitesse de coupe: 50m/min Perforer l’angle de coupe. Angle d’outil de coupe: 135º-140 Angle d’hélice: 45º Lubrifiant et réfrigérant white spirit
DÉCOUPAGE À L’EMPORTE-PIÈCE L’outil de découpage à l’emporte-pièce doit être conçu de la même manière que pour son utilisation avec des barres en cuivre. Il est important que la matrice fournisse le support adéquat le plus près possible du bord de cisaillement.
PLIAGE N.B. Les facteurs précédents se rapportent à la courbure normale dans le plan. Pour plier le bord du rayon de l’outil de formage, ils doivent être des multiples de la largeur w.
Rayon d’outil de formage recommandé
Épaisseur t Largeur w ≤90º 90º-120º >120º
t ≤ 3 25 - 10 1t 1t 1t
3 < t ≤ 5 16 - 60 1t 2t 4t
5 < t ≤ 6,3 12 - 50 1t 2t 4t
50 - 120 2t 3t 4t
6,3 < t ≤ 10 10 - 120 2t 3t 4t
10 < t ≤ 15 40 - 120 2t 3t 4t
Mín. Résistance à la traction 130-170 MN/m2
Module élasticité 85x103 MN/m2
Densité a 20ºC 3,63x103 Kg/m2
Résistivité électrique max. à 20ºC 2,65x10-8 Ωm
Conductivité électrique min. à 20ºC 37,7x106 1/Ωm
65 %IACS
Coefficient thermique de résistance à 20ºC 4,01x10-3 1/ºC
Coefficient d’expansion thermique linéaire º 20-100 21,9X10-6 1/ºC
Point de fusion 658 ºC
Chaleur spécifique 711,7 J/kg/ºC
Conductivité thermique 2,38X106 W/m2/ºC


RECOMMANDATIONS POUR LE PLIAGE, LE PERÇAGE, LE DÉCOUPAGE À L’EMPORTE-PIÈCE ET LA DÉCOUPE

DÉCOUPE CCA Aluminium peut être découpé en utilisant les méthodes qui s’appliquent à l’aluminium. Le polissage, rectifiage ou sciage dans une forme trapézoïdale apporte de bons résultats ; l’ébarbage n’est alors pas nécessaire. Vitesse de coupe: 50-90 m/sec Lubrifiant et réfrigérant white spirit
PERÇADE Caractéristiques de perçage recommandées: Vitesse de coupe: 50m/min Perforer l’angle de coupe. Angle d’outil de coupe: 135º-140 Angle d’hélice: 45º Lubrifiant et réfrigérant white spirit
DÉCOUPAGE À L’EMPORTE-PIÈCE L’outil de découpage à l’emporte-pièce doit être conçu de la même manière que pour son utilisation avec des barres en cuivre. Il est important que la matrice fournisse le support adéquat le plus près possible du bord de cisaillement.
PLIAGE N.B. Les facteurs précédents se rapportent à la courbure normale dans le plan. Pour plier le bord du rayon de l’outil de formage, ils doivent être des multiples de la largeur w.
Rayon d’outil de formage recommandé
Épaisseur t Largeur w ≤90º 90º-120º >120º
t ≤ 3 25 - 10 1t 1t 1t
3 < t ≤ 5 16 - 60 1t 2t 4t
5 < t ≤ 6,3 12 - 50 1t 2t 4t
50 - 120 2t 3t 4t
6,3 < t ≤ 10 10 - 120 2t 3t 4t
10 < t ≤ 15 40 - 120 2t 3t 4t
Mín. Résistance à la traction 130-170 MN/m2
Module élasticité 85x103 MN/m2
Densité a 20ºC 3,63x103 Kg/m2
Résistivité électrique max. à 20ºC 2,65x10-8 Ωm
Conductivité électrique min. à 20ºC 37,7x106 1/Ωm
65 %IACS
Coefficient thermique de résistance à 20ºC 4,01x10-3 1/ºC
Coefficient d’expansion thermique linéaire º 20-100 21,9X10-6 1/ºC
Point de fusion 658 ºC
Chaleur spécifique 711,7 J/kg/ºC
Conductivité thermique 2,38X106 W/m2/ºC

Désignation de la matière Composition en % (fraction massique)
Élément Cu Ag Bi O P Pb Autres éléments (voir note)
Symbolique Numérique total exclu
Cu-ETP CW004A max. 99.90a - - - - - - Ag, O
min. - 0,0005 0.040b - 0,0005 0,03
Cu-FRHC CW005A max. 99.90a - - - - Ag, O
min. - 0.040b - - 0,04
Cu-OF CW008A max. 99.95a - - - - - Ag
min. - 0,0005 -c - 0,0005 0,03
CuAg0,10 CW013A max. Reste 0,08 - - - - - Ag, O
min. - 0,12 0,0005 0.040b - - 0,03
CuAg0,10P CW016A max. Reste 0,08 - - 0,001 - - Ag, P
min. - 0,12 0,0005 -c 0,007 - 0,03
CuAg0,10(OF) CW019A max. Reste 0,08 - - - - - Ag, O
min. - 0,12 0,0005 -c - - 0,0065
Cu-PHC CW020A max. 99.95a - - 0,001 - - Ag, P
min. - 0,0005 -c 0,006 0,0005 0,03
Cu-HCP CW021A max. 99.95a - - 0,002 - - Ag, P
min. - 0,0005 -c 0,007 0,0005 0,03
NOTE- Dans tous les autres éléments (autre que le cuivre) est défini comme la somme de Ag, As, Bi, Cd, Co, Cr, Fe, Mn, Ni, O, P, Pb, S, Sb, Se, Si, Sn, Te, Zn et, à l`exclusión de élément dont la valeur presente indiqué individuellement.
a To including silver, to a máximum of 0.015%. b Est-tenerus en oxygéne admisible jusqu`à 0.060%, sous réserve d`un accord entre client et le fournisseur.. c Le contenu d`oxygène doit être telle quue le matériau satisfait aux exigences de fragilisation par chauffage dans une atmosphêre d`hydrogène de la Norme de 1976.

Désignation de la matière Composition en % (fraction massique) Densité g/cm3
Symbolique Numérique Élément Cu Be Co Cr Fe Mn Ni Pb Si Zr Total des autres approx.
CuBe2 CW101C min. Reste 1,8 - - - - - - - - - 8,3
max. - 2,1 0,3 - 0,2 - 0,3 - - - 0,5
CuCo1Ni1Be CW103C min. Reste 0,4 0,8 - - - 0,8 - - - - 8,8
max. - 0,7 1,3 - 0,2 - 1,3 - - - 0,5
CuCo2Be CW104C min. Reste 0,4 2,0 - - - - - - - - 8,8
max. - 0,7 2,8 - 0,2 - 0,3 - - - 0,5
CuCr1 CW105C min. Reste - - 0,5 - - - - - - - 8,9
max. - - - 1,2 0,08 - - - 0,1 - 0,2
CuCr1Zr CW106C min. Reste - - 0,5 - - - - - 0,03 - 8,9
max. - - - 1,2 0,08 - - - 0,1 0,3 0,2
CuNi1Si CW109C min. Reste - - - - - 1,0 - 0,4 - - 8,8
max. - - - - 0,2 0,1 1,6 0,02 0,7 - 0,3
CuNi2Be CW110C min. Reste 0,2 - - - 1,4 - - - - 8,8
max. - 0,6 0,3 - 0,2 - 2,4 - - - 0,5
CuNi2Si CW111C min. Reste - - - - - 1,6 - 0,4 - - 8,8
max. - - - - 0,2 0,1 2,5 0,02 0,8 - 0,3
CuZr CW120C min. Reste - - - - - - - - 0,1 - 8,9
max. - - - - - - - - - 0,2 0,1

Designations Épaisseur de pared t mm Jusqu’à inclus Resistance à la traction Rm N/mm2 min. Limite d’élasticité conventionnelle 0,2% Rp0.2 N/mm2 min. Allongement A % min. Dureté
Matériau État Métallurgique HB HV
Symbolique Numérique min. max. min. max.
CuNi10Fe1Mn CW352H M 20 - - - - - - -
R290a 20 290 90 30 - - - -
H075a 20 - - - 75 110 70 105
R310 6 310 220 12 - - - -
H105 6 - - - 105 - 100 -
R480 4 480 400 8 - - - -
H150 4 - - - 150 - 145 -
-
CuNi10Fe1Mn CW352H M 20 - - - - - - -
R370a 10 370 120 35 - - - -
H085a 10 - - - 85 120 80 115
R480 5 480 300 12 - - - -
H135 5 - - - 135 - 130 -
a En état recuit
REMARQUE - 1 N/mm2 équivaut à 1 Mpa.
Designations Épaisseur de pared nominal mm Dureté Resistance à la traction Rm N/mm2 Limite d’élasticité conventionnelle 0,2% Rp0.2 N/mm2 Allongement A %
Matériau État Métalurgique Jusqu’à inclus HB HV
Symbolique Numérique min. max. min. max. min. máx min. máx min.
Cu-ETP Cu-FRCH Cu-OF CuAg0,10 CuAg0,10P CuAg0,10(OF) Cu-PHC Cu-HCP CW004A CW005A CW008A CW013A CW016A CW019A CW020A CW021A D - Producto estirado en frío sin propiedades mecánicas específicadas
H035 20 35 60 35 65 - - - - -
R200 20 - - - - 200 250 - 120 40
H065 10 60 90 65 95 - - - - -
R250 10 - - - - 250 300 150 - 15
H090 5 85 105 90 110 - - - - -
R290 5 - - - - 290 360 250 - 6
H100 3 95 - 100 - - - - - -
R360 3 - - - - 360 - 320 - (3)
NOTE 1 - 1 N/mm2 équivaut à 1 Mpa.
NOTE 2 - Les numéros entre parenthèses ne sont pas des exigences de cette norme, et sont donnés uniquement à titre indicatif.

TÔLES EN CUIVRE POUR APPLICATIONS ÉLECTRIQUES

Designations Épaisseur nominal ta Dureté HV Resistance à la traction Rm Limite d’élasticité conventionnelle 0,2% Rp0.2 Allongement
A50 mm Pour des épaisseurs jusqu’à 2,5 mm (inclus) A Pour des épaisseurs supérieures à 2,5 mm
Matériau État Métalurgique mm N/mm2 N/mm2 % min. % min.
Symbolique Numérique À partir de Jusqu’à inclus min. máx min. máx min. máx
Cu-ETPb Cu-FRCHb Cu-OF CuAg0.10b CuAg0,10b CuAg0,10(OF) Cu-PHC Cu-HCP CW004Ab CW005Ab CW008A CW013Ab CW016A CW019A CW020A CW021A M 10 25 Laminage de dégrossissage
H040 0,10 5 40 65 - - - - - -
R220b - - 220 260 - (140) 33 42
H040 0,20 10 40 65 - - - - - -
R200 - - 200 250 - (100) - 42
H065 0,10 10 65 95 - - - - - -
R240 - - 240 300 180 - 8 15
H090 0,10 10 90 110 - - - - - -
R290 - - 290 360 250 - 4 6
H110 0,10 2 110 - - - - - - -
R360 - - 360 - 320 - 2 -
NOTE 1 - 1 N/mm2 équivaut à 1 MPa
NOTE 2 - Les numéros entre parenthèses ne sont pas des exigences de cette norme, et sont donnés uniquement à titre indicatif.
a Pour des épaisseurs inférieures à 0,10 mm, les propriétés mécaniques doivent être définies entre le client et le fournisseur.
b Pour Cu-ETP (CW004A), Cu-FRCH (CW005A) et CuAg0.10 (CW013A), avec des épaisseurs comprises entre 0,10 mm et 0,20 mm inclus, il faut appliquer les valeurs suivantes:
Rm min. 200N/mm2 y A50 mm min. 28%.

TOLE POUR UTILISATION STANDARD

Designations Épaisseur nominal Resistance à la traction Rm Limite d’élasticité conventionnelle 0,2% Rp0.2 Allongement Dureté HV Taille des grains
A50 mm Pour des épaisseurs jusqu’à 2,5 mm (inclus) A Pour des épaisseurs supérieures à 2,5 mm
Matériau État Métalurgique mm N/mm2
Symbolique Numérique À partir de Jusqu’à inclus min. máx N/mm2 % min. % min. min. máx min. máx
Cu-ETP Cu-FRTP Cu-OF Cu-DLP Cu-DHP CW004A CW006A CW008A CW023A CW024A R200 supérieur à 5 200 250 (max. 100) - 42 - - - -
H040 - - - - - 40 65 - -
R220 0,2 5 220 260 (max.140) 33 42 - - - -
H040 - - - - - 40 65 - -
R240 0,2 15 240 300 (min. 180) 8 16 - - - -
H065 - - - - - 65 95 - -
R290 0,2 15 290 360 (min. 250) 4 6 - - - -
H090 - - - - - 90 110 - -
R360 0,2 2 360 - (min. 320) 2 - - - - -
H110 - - - - - 110 - - -
Designations Épaisseur nominale mm Resistance à la traction Rm N/mm2 Limite d’élasticité conventionnelle 0,2% Rp0.2 N/mm2 Allongement A50 mm Pour des épaisseurs jusqu’à 2,5 mm (inclus) % min. A Pour des épaisseurs supérieures à 2,5 mm % min. Dureté HV Taille des grains mm
Matériau État métallurgique
Symbolique Numérique de jusqu'à inclu min. máx min. máx min. max.
CuSn4 CW450K R290 0,1 5 290 390 (max. 190) 40 50 - - - -
H070 - - - - - 70 100 - -
R390 0,1 5 390 490 (min. 210) 11 13 - - - -
H115 - - - - - 115 155 - -
R480 0,1 5 480 570 (min. 420) 4 5 - - - -
H150 - - - - - 150 180 - -
R540 0,1 2 540 630 (min. 490) 3 - - - - -
H170 - - - - - 170 200 - -
R610 0,1 2 610 - (min. 540) - - - - - -
H190 - - - - - 190 - - -
CuSn5 CW451K
R310 0,1 5 310 390 (max. 250) 45 55 - - - -
H075 - - - - - 75 105 - -
R400 0,1 5 400 500 (min. 240) 14 17 - - - -
H120 - - - - - 120 160 - -
R490 0,1 5 490 580 (min. 430) 8 10 - - - -
H160 - - - - - 160 190 - -
R550 0,1 2 550 640 (min. 510) 4 - - - - -
H180 - - - - - 180 210 - -
R630 0,1 2 6340 720 (min. 600) 2 - - - - -
H200 - - - - - 200 230 - -
R690 0,1 2 690 - (min. 670) - - - - - -
H220 - - - - - 220 - - -
CuSn6 CW452K
R350 0,1 5 350 420 (max. 300) 45 55 - - - -
H080 - - - - - 80 110 - -
R420 0,1 5 420 520 (min. 260) 17 20 - - - -
H125 - - - - - 125 165 - -
R500 0,1 5 500 590 (min. 450) 8 10 - - - -
H160 - - - - - 160 190 - -
R560 0,1 2 560 650 (min. 500) 5 - - - - -
H180 - - - - - 180 210 - -
R640 0,1 2 640 730 (min. 600) 3 - - - - -
H200 - - - - - 200 230 - -
R720 0,1 2 720 - (min. 690) - - - - - -
H220 - - - - - 220 - - -
CuSn8 CW453K
R370 0,1 5 370 450 (max. 300) 50 60 - - -
H090 - - - - - 90 120 -
R450 0,1 5 450 550 (min. 280) 20 23 - - -
H135 - - - - - 135 175 -
R540 0,1 5 540 630 (min. 460) 13 15 - - -
H170 - - - - - 170 200 -
R600 0,1 5 600 690 (min. 530) 5 7 - - -
H190 - - - - - 190 220 -
R660 0,1 2 660 750 (min. 620) 3 - - - -
H210 - - - - - 210 240 -
R740 0,1 2 740 - (min. 700) 2 - - - -
H230 - - - - - 230 - -

Téléchargement de documents

Titre
Autres langues
Type
Créé
SECTEUR INDUSTRIEL Bronmetal
Type Catalogues
Créé 07/07/2020
Tu pourrais aussi aimer
Linkedin
Contact
Secteurs
Electrique
Industriel
Téléchargements
Catalogues
Fiches techniques
Certifications
Documents
Outils
Calculateur de poids
Actualités
Actualités
Copyright © 2025 Bronmetal.
Mentions Légales
Politique de Confidentialité
Politique des Cookies
Termes du contrat

Plus de produits...

Plus de produits...
