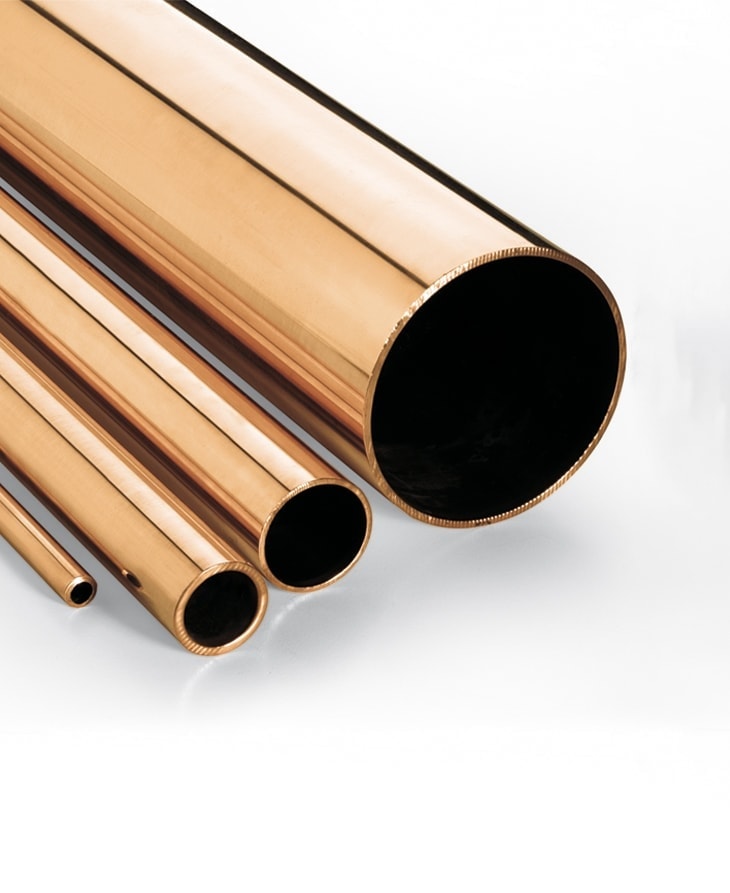

Tube de bronze extrudé et calibré

Tube rond en bronze extrudé ou calibré. Fabriqué pour des applications décoratives.

Fiche technique: Tube de bronze extrudé et calibré

Les tuyaux en bronze que nous fournissons à Bronmetal sont fabriqués à partir de matériaux de qualité et conçus spécialement pour des applications décoratives. Ils se caractérisent par une bonne résistance mécanique et sont capables de supporter de lourdes charges et des pressions élevées, ce qui les rend adaptés aux applications structurelles et au transport de fluides sous pression. En outre, bien que cela dépende du type d’alliage, les tubes en bronze sont en général faciles à usiner, ce qui permet de créer des pièces complexes et personnalisées sans trop de difficultés.

Les tubes calibrés ont des tolérances très étroites sur leurs dimensions extérieures, ce qui garantit une grande précision et une grande uniformité sur toute la longueur du tube. Ceci est particulièrement important dans les applications où un ajustement exact est requis.

Désignation de la matière Composition en % (fraction massique) Densité g/cm3
Symbolique Numérique Élément Cu Fe Ni P Pb Sn Zn Total des autres approx.
CuSn6 CW452K min. Reste - - 0,01 - 5,5 - - 8,8
max. - 0,1 0,2 0,4 0,02 7,0 0,2 0,2
CuSn8 CW453K min. Reste - - 0,01 - 7,5 - - 8,8
max. - 0,1 0,2 0,4 0,02 8,5 0,2 0,2
CuSn4Pb2P CW455K min. Reste - - 0,2 1,5 3,5 - - 8,9
max. - 0,1 0,2 0,4 2,5 4,5 0,3 0,2
CuSn8P CW459K min. Reste - - 0,2 - 7,5 - - 8,8
max. - 0,1 0,3 0,4 0,05 8,5 0,3 0,2
CuSn8PbP CW460K min. Reste - - 0,2 0,1 7,5 - - 8,8
max. - 0,1 0,3 0,4 0,5 9,0 0,3 0,2

 Designations Épaisseur de pared t mm max. Résistance à la traction Rm N/mm2 min. Limite élastique conventionnelle à 0,2% Rp0.2 N/mm2 Allongement A % min. Dureté
Matériau État Métallurgique HV HB
Symbolique Numérique min. max. min. max. min. max.
CuSn6 CW452K M 20 - - - - - - - -
R340a 10 340 - 260 50 - - - -
H070a 10 - - - - 70 105 65 100
R400 5 400 220 - 30 - - - -
H105 5 - - - - 105 150 100 145
R490 3 490 390 - 10 - - - -
H140 3 - - - - 140 175 135 170
R580 2 580 500 - 5 - - - -
H170 2 - - - - 170 - 165 -
CuSn8 CW453K M 20 - - - - - - - -
R380a 10 380 - 290 55 - - - -
H080a 10 - - - - 80 110 75 105
R450 5 450 250 - 25 - - - -
H115 5 - - - - 115 160 110 155
R520 3 520 440 - 10 - - - -
H155 3 - - - - 155 190 150 185
R590 2 590 520 - 5 - - - -
H180 2 - - - - 180 - 175 -
CuSn4Pb2P CW455K M 20 - - - - - - - -
R430 10 430 220 - 25 - - - -
H125 10 - - - - 125 155 120 150
R520 5 520 430 - 8 - - - -
H155 5 - - - - 155 - 150 -
CuSn8P CuSn8PbP CW459K CW460K M 20 - - - - - - - -
R460 10 460 280 - 30 - - - -
H130 10 - - - - 130 165 125 160
R550 5 550 480 - 12 - - - -
H165 5 - - - - 165 195 160 190
R620 3 620 540 - 5 - - - -
H180 3 - - - - 180 - 175 -
a Dans l'état recuit.
REMARQUE 1 - 1 N/mm2 équivaut à 1 Mpa.
Ø Diamètre nominal Moyenne des tolerances de diamètre
Supérieur à Jusqu´à inclus Applicable au diameter moyen Applicable à n´importe quel diamètre, y compris les ècarts par rapport à la forme circulaire aux longueus droitesa,b
3c 10 ± 0,06 ± 0,12
10 20 ± 0,08 ± 0,16
20 30 ± 0,12 ± 0,24
30 50 ± 0,15 ± 0,30
50 100 ± 0,20 ± 0,50
100 200 ± 0,50 ± 1,00
200 300 ± 0,75 ± 1,50
300 450 ± 1,00 ± 2,00
a Les tolérances indiquèes dans cette colonne ne s`applique pas aux
  • Tubes en rouleaux ou en bobines
  • Tubes en OD/T>50
  • Tubes en état recuit
b Lorsque le diamètre est mesuré à une distance des extrémités du tuve jusqu`à 100mm ou égale à un diamètre nominal (en sélectionnant les deux moins de valeurs), sauf indication contraire, est soutenu par multipliant 3 à accroitre la tolèrance
c Inclus le 3.

Ø Le diameter nominal extérieur Tolérances del Epaisseur nominale de pared t (%)
mm de 0,3 jusqu´à 1 inclus t dessus de 1 mm à 3 mm inclus t dessus de 3 mm à 6 mm inclus t dessus de 6 mm à 10 mm inclus t au-dessus de 10mm
Supérieur à Jusqu´à inclus
3a 40 ± 15 ± 13 ± 11 ± 10 -
40 120 ± 15 ± 13 ± 12 ± 11 ± 10
120 250 - ± 13 ± 13 ± 12 ± 11
250 450 - - ± 15 ± 15 ± 15
a Inclus les 3.


Tolerances de diametre y compris le detournment de la forme circulaire, tubes ou rolls bobines

Ø Le diameter nominal extérieur Tolérances de diamètre nominal compris ècart par rapport à former circulaire applicable au diamètre intèrieur de l`enroulement Applicable au diamètre intèrieur de l`enroulement
Supérieur à Jusqu´à inclus
min.
3a 6 ± 0,30 400
6 10 ± 0,50 600
10 20 ± 0,70 800
20 30 ± 0,90 1000
a Inclus le 3.
EN DIN ASTM BS JIS SN
Symbolique Numérique Symbolique Numérique
CuSn5 CW451K - - C51000 PB102 C5102 CuSn5
CuSn4 CW450K CuSn4 2.1016 C51100 PB101 C5111 -
CuSn6 CW452K CuSn6 2.1020 C51900 PB103 C5102 CuSn6
CuSn8 CW453K CuSn8 2.1030 C52100 PB104 C5212 -
C5210
CuSn5Pb1 CW458K - . C53400 - C5341 CuSn5Pb1
CuSn4Pb4Zn4 CW456K - . C54400 - C5441 CuSn4Pb4Zn4
CuAl9Ni3Fe2 CW304G - - - - - -
CuAl10Fe1 CW305G SG-CuAl10Fe 2.0937 C61800 CA103 - CuAl10Fe1
CuAl10Fe3Mn2 CW306G CuAl10Fe3Mn2 2.0936 - - - CuAl10Fe3Mn2
CuAl10Ni5Fe4 CW307G CuAl10Ni5Fe4 2.0966 C63000 - - CuAl10Ni5Fe4
CuAl11Fe6Ni6 CW308G CuAl11Fe6Ni6 2.0978 - - - -
