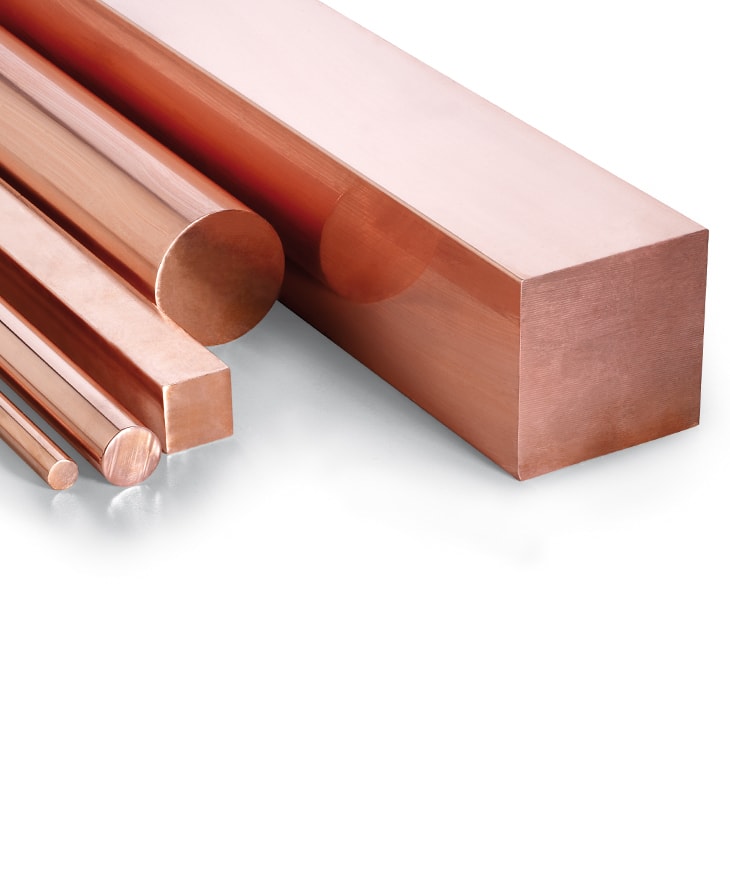

Barre ronde/carrée de cuivre

Barres de cuivre pour applications électriques et générales avec différents alliages et options de fourniture : barres carrées et barres rondes – y compris des diamètres de Ø 3 à Ø 300 mm.

Formats de fourniture:

Rond
Carré

Medidas: De Ø 3 a Ø 300 mm.

Fiche technique: Barre ronde/carrée de cuivre

Bronmetal est spécialisé dans la fourniture de métaux non ferreux destinés à l’industrie, dont les barres de cuivre. Dans notre catalogue, vous trouverez différentes compositions et alliages dans trois formats : barres rondes, barres carrées ou barres rectangulaires. En outre, il est également possible de fournir des barres de cuivre biseautées.

Les spécifications en termes de composition et de caractéristiques mécaniques sont détaillées dans la section de la fiche produit correspondant au type d’alliage. Parmi eux, deux alliages se distinguent par leur composition en cuivre de haute pureté avec une conductivité électrique importante : le Cu-OFE et le Cu-PHCE. Ces deux alliages sont soumis à la norme EN 13601, qui définit les exigences applicables aux produits en cuivre destinés à des applications électriques.

Pour déterminer la conductivité du matériau, les propriétés électriques des barres de cuivre sont testées à 20°C de manière à déterminer la résistivité volumique, la résistivité massique et la conductivité. En outre, le courant admissible selon la norme DIN 43671 détermine les courants alternatifs et continus en fonction de la taille de la barre de cuivre.

Si vous avez des questions, n’hésitez pas à contacter notre équipe d’experts qui vous aidera dans vos démarches.

Désignation de la matière		Composition en % (fraction massique)
Désignation de la matière		Élément	Cu	Ag	Bi	O	P	Pb	Autres éléments (voir note)
Symbolique	Numérique								Autres éléments (voir note)
Symbolique	Numérique								Total	Exclu
Cu-ETP	CW004A	min.	99.90^a	-	-	-	-	-	-	Ag, O
Cu-ETP	CW004A	max.	-	-	0,0005	0.040^b	-	0,005	0,03	Ag, O
Cu-FRHC	CW005A	min.	99.90^a	-	-	-	-	-	-	Ag, O
Cu-FRHC	CW005A	max.	-	-	-	0.040^b	-	-	0,06	Ag, O
Cu-OF	CW008A	min.	99.95^a	-	-	-	-	-	-	Ag
Cu-OF	CW008A	max.	-	-	0,0005	-^c	-	0,005	0,03	Ag
CuAg0,04	CW011A	min.	Reste	0,03	-	-	-	-	-	Ag, O
CuAg0,04	CW011A	max.	-	0,05	0,0005	0,040	-	-	0,03	Ag, O
CuAg0,07	CW012A	min.	Reste	0,06	-	-	-	-	-	Ag, O
CuAg0,07	CW012A	max.	-	0,08	0,0005	0,040	-	-	0,03	Ag, O
CuAg0,10	CW013A	min.	Reste	0,08	-	-	-	-	-	Ag, O
CuAg0,10	CW013A	max.	-	0,12	0,0005	0,040	-	-	0,03	Ag, O
CuAg0,04P	CW014A	min.	Reste	0,03	-	-	0,001	-	-	Ag, P
CuAg0,04P	CW014A	max.	-	0,05	0,0005	-^c	0,007	-	0,03	Ag, P
CuAg0,07P	CW015A	min.	Reste	0,06	-	-	0,001	-	-	Ag, P
CuAg0,07P	CW015A	max.	-	0,08	0,0005	-^c	0,007	-	0,03	Ag, P
CuAg0,10P	CW016A	min.	Reste	0,08	-	-	0,001	-	-	Ag, P
CuAg0,10P	CW016A	max.	-	0,12	0,0005	-^c	0,007	-	0,03	Ag, P
CuAg0,04(OF)	CW017A	min.	Reste	0,03	-	-	-	-	-	Ag, O
CuAg0,04(OF)	CW017A	max.	-	0,05	0,0005	-^c	-	-	0,0065	Ag, O
CuAg0,07(OF)	CW018A	min.	Reste	0,06	-	-	-	-	-	Ag, O
CuAg0,07(OF)	CW018A	max.	-	0,08	0,0005	-^c	-	-	0,0065	Ag, O
CuAg0,10(OF)	CW019A	min.	Reste	0,08	-	-	-	-	-	Ag, O
CuAg0,10(OF)	CW019A	max.	-	0,12	0,0005	-^c	-	-	0,0065	Ag, O
Cu-PHC	CW020A	min.	99.95^a	-	-	-	0,001	-	-	Ag, P
Cu-PHC	CW020A	max.	-	-	0,0005	-^c	0,006	0,005	0,03	Ag, P
Cu-HCP	CW021A	min.	99.95^a	-	-	-	0,002	-	-	Ag, P
Cu-HCP	CW021A	max.	-	-	0,0005	-^c	0,007	0,005	0,03	Ag, P
NOTE- In all other elements (other than copper) is defined as the sum of Ag, As, Bi, Cd, Co, Cr, Fe, Mn, Ni, O, P, Pb, S, Sb, Se, Si, Sn, Te, And Zn, with the exclusión of any ítem whose value this indicated individually.
^a To including silver, to a máximum of 0.015%.
^b Est-tenerus en oxygéne admisible jusqu`à 0.060%, sous réserve d`un accord entre client et le fournisseur..
^c Le contenu d`oxygène doit être telle quue le matériau satisfait aux exigences de fragilisation par chauffage dans une atmosphêre d`hydrogène de la Norme de 1976.

ALLIAGES. COMPOSITION Cu-OFE et Cu-PHCE selon la norme EN 13601

Désignation de la matière		Élément	Composition en % (fraction massique)
Symbolique	Numérique	Élément	Cu	Ag	As	Bi	Cd	Fe	Mn	Ni	O	P	Pb	S	Sb	Se	Sn	Te	Zn
Cu-OFE	CW009A	min.	99,99	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
Cu-OFE	CW009A	max.	-	0,002 5	0,000 5	0,000 20	0,000 1	0,0001 0	0,000 5	0,000 1	_^a	0,000 3	0,000 5	0,001 5	0,000 4	0,000 20	0,000 2	0,000 20	0,000 1
Cu-PHCE	CW022A	min.	99,99	-	-	-	-	-	-	-	-	0,001	-	-	-	-	-	-	-
Cu-PHCE	CW022A	max.	-	0,002 5	0,000 5	0,000 20	0,000 1	0,0001 0	0,000 5	0,000 1	_^a	0,006	0,000 5	0,001 5	0,000 4	0,000 20	0,000 2	0,000 20	0,000 1
^a La Norme 1976 dit: Le contenu en oxygène doit être tel que le matériel soit conforme avec les exigences de fragilisation pour chauffement en atmosphere d’hydrogene.

Désignation de la matière			Mesure mm									Dureté				Résistance à la traction	Limite d’élasticité conventionnelle 0,2%	Allongement
			Rond, carré, hexagonal			Rectangulaire						Dureté				Résistance à la traction	Limite d’élasticité conventionnelle 0,2%	Allongement
			Rond, carré, hexagonal			Épaisseur			Largeur			HB		HV		R_m	R_p0.2	A_100mm	A
Symbolique	Numérique	État Métalurgique	À partir de	Supérieur	Jusqu’à inclus	À partir de	Supérieur	Jusqu’à inclus	À partir de	Supérieur	Jusqu’à inclus	min.	max.	min.	max.	N/mm²	N/mm²	%	%
Symbolique	Numérique	État Métalurgique	À partir de	Supérieur	Jusqu’à inclus	À partir de	Supérieur	Jusqu’à inclus	À partir de	Supérieur	Jusqu’à inclus	min.	max.	min.	max.	min.	N/mm²	min.	min.
Cu-ETP Cu-FRHC Cu-OF Cu-OFE CuAg0,04 CuAg0,07 CuAg0,10 CuAg0,04P CuAg0,07P CuAg0,10P CuAg0,04(OF) CuAg0,07(OF) CuAg0,10(OF) Cu-PHC Cu-HCP Cu-PHCE	CW004A CW005A CW008A CW009A CW011A CW012A CW013A CW014A CW015A CW016A CW017A CW018A CW019A CW020A CW021A CW022A	D	2	-	160	0,5	-	40	1	-	200	Étirés à froid sans soudure proprieties du produit spécifiques
		H035^a	2	-	160	0,5	-	40	1	-	200	35	65	35	65	-	-	-	-
		H200^a	2	-	160	1	-	40	5	-	200	-	-	-	-	200	max.120	25	35

		H065	2	-	80	0,5	-	40	1	-	200	65	90	70	95	-	-	-	-
		R250	2	-	10	1	-	10	5	-	200	-	-	-	-	250	min. 200	8	12
		R250	-	10	140	-	-	-	-	10	200	-	-	-	-	250	min. 180	-	15
		R230	-	30	80	-	10	40	-	10	200	-	-	-	-	230	min. 160	-	18

		H085	2	-	40	0,5	-	20	1	-	120	85	110	90	115	-	-	-	-
		H075	-	40	80	-	20	40	-	20	160	75	100	80	105	-	-	-	-
		R300	2	-	20	1	-	10	5	-	120	-	-	-	-	300	min. 260	5	8
		R280	-	20	60	-	10	20	-	10	120	-	-	-	-	280	min. 240	-	10
		R260	-	40	60	-	20	40	-	20	160	-	-	-	-	260	min. 220	-	12

		H100	2	-	10	0,5	-	5	1	-	120	100	-	110	-	-	-	-	-
		R350	2	-	10	1	-	5	5	-	120	-	-	-	-	350	min. 320	3	5
NOTE - 1 N/mm² est équivalent à 1 MPa
^a Recuit.

PROPRIÉTÉS ÉLECTRIQUES (Á 20ºC)

Designations				Résistivité volumique	Résistivité masse^a	Conductivité
Matériau		État Métallurgique		Résistivité volumique	Résistivité masse^a	Conductivité
Matériau				Ω x mm² m	Ω x g m²	MS/m	% IACS^b
Symbolique	Numérique			Ω x mm² m	Ω x g m²	MS/m	% IACS^b
Symbolique	Numérique			max.	max.	min.	min.
Cu-OFE Cu-PHCE	CW009A CW022A	Recuit		0,01707	0,1517	58,6	101
		Recuit		0,01724	0,1533	58	100
		Différent du récuit		Conformément
Cu-ETP Cu-FRHC Cu-OF CuAg0,04 CuAg0,07 CuAg0,10 CuAg0,04(OF) CuAg0,07(OF) CuAg0,10(OF) Cu-PHC	CW004A CW005A CW008A CW011A CW012A CW013A CW017A CW018A CW019A CW020A	D		0,01786	0,1588	56	96,6
		H035	R200	0,01724	0,1533	58	100
		H065	R250
		H065	R230
		H085	R300	0,01754	0,1559	57	98,3
		H085	R280
		H075	R260
		H100	R350	0,01786	0,1588	56	96,6
CuAg0,04P CuAg0,07P CuAg0,10P Cu-HCP	CW014A CW015A CW016A CW021A	D		0,01818	0,1616	55	94,8
		H035	R200	0,01754	0,1559	57	98,3
		H065	R250
		H065	R230
		H085	R300	0,01786	0,1588	56	96,6
		H085	R280
		H075	R260
		H100	R350	0,01818	0,1616	55	94,8
NOTE 1 - Les valeurs dans le IACS % sont calculés en pourcentage de la valeur normalisée du cuivre recuit à haute conductivitè, Telle que présentée par la Commission Èlectrotechnique Internationale. De cuivre dont la résistivité volumique est de 24 Ω x m 0,017 à 20ºC, est dèfinie comme correspondant à une conductivité de 100%.
NOTE 2 - 1 MS/m est équivalent à 1 m/(Ω x mm²).
^a Calculé avec une densité de 8.89 g/cm³.
^b IACS: International Annealed Copper Standard.

INTENSITÉ ADMISSIBLE. DIN 43671

Température ambiante 35ºC • Température finale barres 65 ºC • Conductivité 56 M/Ωmm² (r- 0,0178Ωmm²/m)

Largeur x Épaisseur	Courant alternatif de 60 Hz								Corriente continua y alterna 16 2/3 Hz								Caractéristiques statiques
	Peint				Brillant				Peint				Brillant
	No. Barre				No. Barre				No. Barre				No. Barre
	1	2	3	4	1	2	3	4	1	2	3	4	1	2	3	4	Jx	Wx	Ix	Jx	Wx	Ix
	I	II	III	II II	I	II	III	II II	I	II	III	IIII	I	II	III	IIII	cm⁴	cm³	cm	cm⁴	cm³	cm
12 x 2	123	202	228		108	182	216		123	202	233		108	182	220		0,0288	0,0480	0,3460	0,0008	0,0080	0,0577
15 x 2	148	240	261		128	212	247		148	240	267		128	212	252		0,0563	0,0750	0,4330	0,0010	0,0100	0,0577
15 x 3	187	316	381		162	282	361		187	316	387		162	282	365		0,0844	0,1130	0,4330	0,0034	0,0225	0,0866
20 x 2	189	302	313		162	264	298		189	302	321		162	266	303		0,133	0,133	0,577	0,0013	0,0133	0,0577
20 x 3	237	394	454		204	348	431		237	394	463		204	348	437		0,200	0,200	0,577	0,0045	0,0300	0,0866
20 x 5	319	560	728		274	500	690		320	562	729		274	502	687		0,333	0,333	0,577	0,0208	0,0833	0,1440
20 x 10	497	924	1320		427	825	1180		499	932	1300		428	832	1210		0,667	0,667	0,577	0,1670	0,3330	0,2890
25 x 3	287	470	525		245	412	498		287	470	536		245	414	506		0,391	0,313	0,722	0,0056	0,0375	0,0866
25 x 5	384	662	869		327	586	795		384	664	841		327	590	794		0,651	0,521	0,722	0,0260	0,1040	0,1440
30 x 3	337	544	593		285	476	564		337	546	608		286	478	575		0,675	0,450	0,866	0,0068	0,0450	0,0866
30 x 5	447	760	944		379	672	896		448	766	950		380	676	897		1,130	0,750	0,866	0,0313	0,1250	0,1440
30 x 10	676	1200	1670		573	1060	1480		683	1230	1630		579	1080	1520		2,250	1,500	0,866	0,2500	0,5000	0,2890
40 x 3	435	692	725		366	600	690		436	696	748		367	604	708		1,60	0,80	1,15	0,0090	0,0600	0,0866
40 x 5	573	952	1140		482	836	1090		576	966	1160		484	848	1100		2,67	1,33	1,15	0,0417	0,1670	0,1440
40 x 10	850	1470	2000	2580	715	1290	1770	2280	865	1530	2000		728	1350	1880		5,33	2,67	1,15	0,3330	0,6670	0,2890
50 x 5	697	1140	1330	2010	583	994	1260	1920	703	1170	1370		588	1020	1300		5,21	2,08	1,44	0,0521	0,208	0,144
50 x 10	1020	1720	2320	2950	852	1510	2040	2600	1050	1830	2360		875	1610	2220		10,40	4,17	1,44	0,4170	0,833	0,289
60 x 5	826	1330	1510	2310	688	1150	1440	2210	836	1370	1580	2060	696	1190	1500	1970	9,00	3,00	1,73	0,0625	0,250	0,144
60 x 10	1180	1960	2610	3290	985	1720	2300	2900	1230	2130	2720	3580	1020	1870	2570	3390	18,00	6,00	1,73	0,5000	1,000	0,289
80 x 5	1070	1680	1830	2830	885	1450	1750	2720	1090	1770	1990	2570	902	1530	1890	2460	21,30	5,33	2,31	0,0833	0,333	0,144
80 x 10	1500	2410	3170	3930	1240	2110	2790	3450	1590	2730	3420	4490	1310	2380	3240	4280	42,70	10,70	2,31	0,6670	1,330	0,289
100 x 5	1300	2010	2150	3300	1080	1730	2050	3190	1340	2160	2380	3080	1110	1810	2270	2960	41,70	8,33	2,89	0,1040	0,417	0,144
100 x 10	1810	2850	3720	4530	1490	2480	3260	3980	1940	3310	4100	5310	1600	2890	3900	5150	83,30	16,70	2,89	0,833	1,670	0,289
120 x 10	2110	3280	4270	5130	1740	2860	3740	4500	2300	3900	4780	6260	1890	3390	4560	6010	144,00	24,00	3,46	1,000	2,000	0,289
160 x 10	2700	4130	5360	6320	2220	3590	4680	5530	3010	5060	6130	8010	2470	4400	5860	7110	341,00	42,70	4,62	1,330	2,670	0,289
200 x 10	3290	4970	6430	7490	2690	4310	5610	6540	3720	6220	7460	9730	3040	5390	7150	9390	667,00	66,70	5,77	1,670	3,330	0,289

Dans le cas de plusieurs barres parallèles, la distance entre les barres doit être égale à l’épaisseur. Pour le courant alternatif, la distance nette entre les phases se calcule en ajoutant > 0,8 à la distance entre les axes des phases. * Distance min.

Dimensions nominales		Tolérances^a
Dimensions nominales		Les barres rondes et des fils^b Ø		Barres et fils carrées et hexagonales (surplat)
Supérieur	Jusqu’à inclus	clase A	Classe B	clase A	Classe B
2^c	3	0	± 0,03	-	-
2^c	3	-0,06	± 0,03	-	-
3	6	0	± 0,04	0	± 0,06
3	6	-0,08	± 0,04	-0,12	± 0,06
6	10	0	± 0,05	0	± 0,08
6	10	-0,09	± 0,05	-0,15	± 0,08
10	18	0	± 0,06	0	± 0,09
10	18	-0,11	± 0,06	-0,18	± 0,09
18	30	0	± 0,07	0	± 0,11
18	30	-0,13	± 0,07	-0,21	± 0,11
30	50	0	± 0,08	0	± 0,13
30	50	-0,16	± 0,08	-0,25	± 0,13
50	80	0	± 0,10	0	±0,15
50	80	-0,19	± 0,10	-0,30	±0,15
80	120	0	± 0,18	0	±0,27
80	120	-0,35	± 0,18	-0,54	±0,27
120	160	0	± 0,30	0	±0,32
120	160	-0,6	± 0,30	-0,63	±0,32
^a Les tolérances spécidiées cont basées sur les tolérances ISO h11 ou ISO h12 pour la classe A (simples toléramces négatives) et les tolérances ISO js11 o ISO js12 pour la classe B (tolérances positif / négatif).
^b La circularité (voir section 3.3) est inclus dans la tolérance sur le diametré, et ne doit pas dépasser la moitñe de la tolérance spécifiée dans le tableau.
^c Y compris la valeur 2.

EN		DIN		ASTM	AFNOR	BS	JIS	SN
Symbolique	Numérique	Symbolique	Numérique	ASTM	AFNOR	BS	JIS	SN
Cu-ETP	CW004A	E-Cu58	20065	C11000	CuA1	C101	C1100	Cu-ETP
Cu-OFE	CW009A	-	-	C10100	CuC2	C110	-	Cu-OFE
Cu-OF	CW008A	OF-Cu	2.0040	C10200	CuC1	C103	C1020	Cu-OF
Cu-HCP	CW021A	Se-Cu	2.0070	-	-	-	-	-
Cu-PHC	CW020A	Se-Cu	2.0070	C10300	-	-	-	Cu-HCP
Cu-PHCE	CW022A	-	-	-	-	-	-	-
CuAg0,10	CW013A	CuAg0,10	2.1203	C10700	-	-	-	-
				C10940
				C11600
CuAg0,04P	CW014A	-	-	C11904	-	-	-	-
CuAg0,10P	CW016A	CuAg0,1P	2.1197	C11907	-	-	-	CuAg0,1P
Cu-DHP	CW024A	SF-Cu	2.0090	C12200	CuB1	C106	C1220	-
Cu-DHP	CW024A	SF-Cu	2.0090	C12200	CuB1	C106	C1221	-
Cu-DLP	CW023A	SW-Cu	2.0076	C12000	CuB2	-	-	Cu-DLP
CuTeP	CW118C	CuTeP	2.1546	C14500	CuTe 1336	C109	-	CuTeP
CuFe2P	CW107C	CuFe2P	2.1310	C19400	-	CW107C	-	-
Cu-S	CW114C	CuSP	2.1498	C14700	Cu-S 1336	C111	-	Cu-S
