Tube de cuivre pour des applications médicales

Le statut de traitement		Résistance à la traction	Allongement	Dureté
				(indicatif)
Désignation selon la Norme EN 1173	Terme commun	Rm	A	HV5
		MPa	%
		min.	min.
R220a	Recuita	220	40	(de 40 a 70)
R250	semi-dur	250	30	(de 75 a 100)
R290	dur	290	3	(min. 100)
NOTE 1 - Les chiffres entre parenthéses sont pas des exigences dures de la presente norme, mais il est à titre indicatif seulement.
NOTE 2 - 1 MPa équivaut à 1N/mm2.
a Les caract´éristiques mécaniques ne sont applicables à des tubes avec une épaisseur de paroi égale ou supeérieure à 1mm.



MESURES NOMINALES: LES DIAMÉTRES EXTREMES NOMINAUX ET LES ÉPAISSEURS DE PAROI NOMINALES NOEMALISÑEES SONT FOURNIS PAR LE TABLEAU SUIVANT

Ø Diamètre externe nominal d	Épaisseur de paroi nominale e
	0,7	0,8	0,9	1,0	1,2	1,5	2,0
8	-	R	-	R	-	-	-
10	-	R	-	R	-	-	-
12	-	X	-	R	-	-	-
14	-	-	-	X	-	-	-
15	R	-	-	R	X	-	-
16	-	-	-	X	-	-	-
18	-	-	-	R	X	-	-
22	-	-	R	R	X	R	-
28	-	-	R	R	X	R	-
35	-	-	-	-	R	R	X
42	-	-	-	-	R	R	X
54	-	-	-	-	R	R	R
R indique les mesures européennes recommandées
X indique d`autres mesurees européennes

Désignation des matériaux		Composition chimique en % (m/m)			Densité2 g/cm3 approx.
Symbolique	Numérique	Élément	Cu	P
Cu-DHP	CW024A	min.	99,90	0,015	8,9
		max.	-	0,040
1 Inclus l`argent jusque`à un máximum de 0.015%
2 Uniquement à titre indicative.

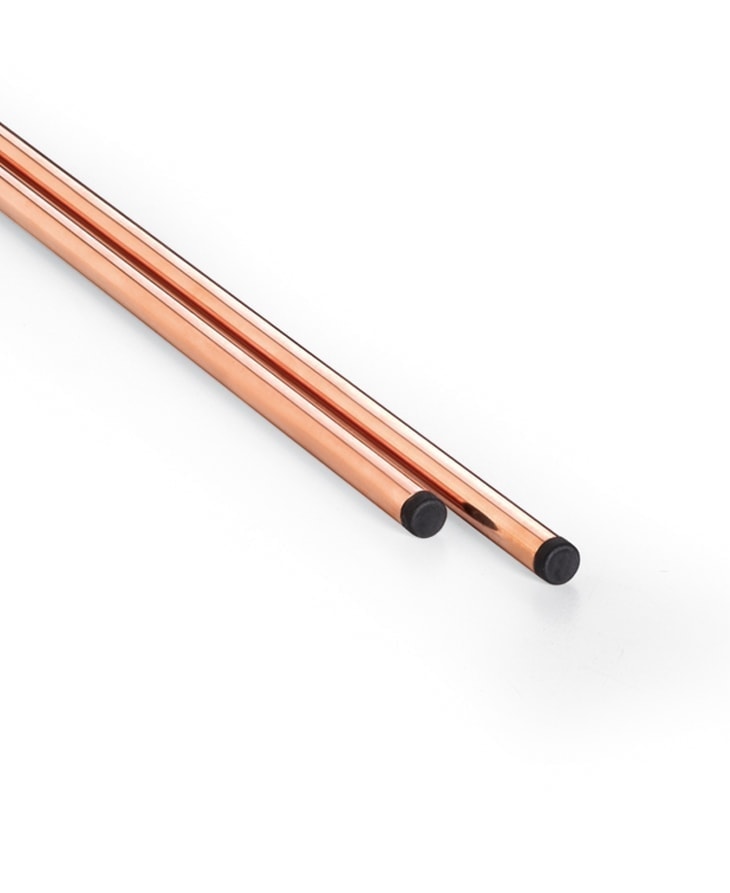

Chaque tube doit être fermé, bouché ou obstrué aux deux extrémités pour maintenir la propreté interne du tube, lors de sa manipulation et de son stockage. La surface interne du tube doit être capable de réussir avec succès l'essai du contenu en carbone Lors de la mesure du résidu de lubrifiant sur la surface interne du tube, celui-ci ne doit pas dépasser 0,020 g/m²

OBJET ET CHAMP D'APPLICATION

Cette norme européenne définit les exigences, l'échantillonnage, les méthodes d'essai et les conditions de livraison pour les tubes de cuivre. Elle s'applique aux tubes de cuivre ronds sans soudure, dont le diamètre extérieur est compris entre 8 mm et 54 mm inclus, destinés aux systèmes de canalisation utilisés pour la distribution des gaz médicaux suivants, prévus pour une utilisation sous des pressions de service jusqu'à 2 000 kPa, et aux systèmes sujets au vide :

•  oxygène, oxyde nitrique, azote, hélium, dioxyde de carbone, xénon.
• air pour la respiration.
• mélanges spécifiques des gaz mentionnés précédemment.
• air sous pression pour les instruments chirurgicaux.
• gaz et vapeurs anesthésiques.
• vide.
