Feuillard de laiton

Feuillard en laiton pour des applications industrielles et décoratives. Format de livraison : laminé en bobines.

Fiche technique: Feuillard de laiton

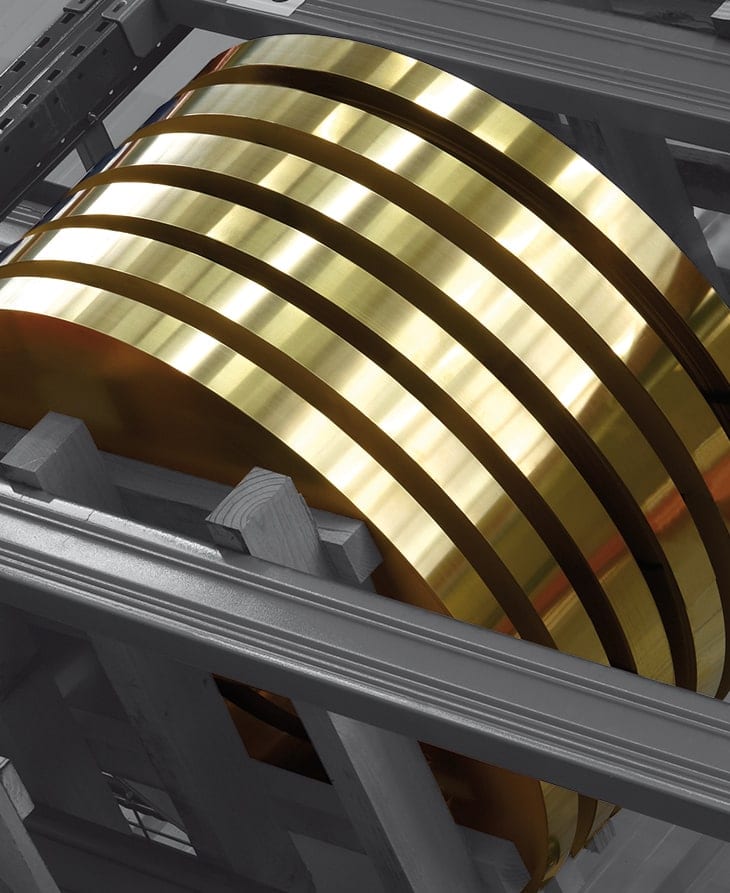

Bronmetal fournit des feuillards de laiton en bobine pour des applications générales, industrielles et décoratives. Dans notre catalogue, vous trouverez une grande variété d’épaisseurs et de largeurs pour répondre aux besoins spécifiques de chaque type d’application. Les bandes de laiton les plus fines sont idéales pour l’estampage de précision, tandis que les bandes de laiton les plus épaisses conviennent aux applications structurelles.

Les feuillards en laiton offrent une bonne combinaison de résistance mécanique et de ductilité, ce qui leur permet d’être utilisés dans des applications nécessitant un cintrage ou un formage. En outre, ils sont capables de résister à des flexions répétées, une propriété importante pour des composants tels que les ressorts ou les clips. En termes de finition de surface, Bronmetal propose deux options : la finition polie et la finition plastifiée, qui garantissent l’uniformité de chacune d’entre elles pour une utilisation dans des applications décoratives.

Désignation de la matière Composition en % (fraction massique) Densité g/cm3
Symbolique Numérique Élément Cu Al As Be C Co Fe Mn Ni P Pb S Si Sn Zn Total des autres approx.
CuZn5 CW500L min. 94,0 - - - - - - - - - - - - - Reste - 8,9
max. 96,0 0,02 - - - - 0,05 - 0,3 - 0,05 - - 0,1 - 0,1
CuZn10 CW501L min. 89,0 - - - - - - - - - - - - - Reste - 8,8
max. 91,0 0,02 - - - - 0,05 - 0,3 - 0,05 - - 0,1 - 0,1
CuZn15 CW502L min. 84,0 - - - - - - - - - - - - - Reste - 8,8
max. 86,0 0,02 - - - - 0,05 - 0,3 - 0,05 - - 0,1 - 0,1
CuZn20 CW503L min. 79,0 - - - - - - - - - - - - - Reste - 8,7
max. 81,0 0,02 - - - - 0,05 - 0,3 - 0,05 - - 0,1 - 0,1
CuZn30 CW505L min. 69,0 - - - - - - - - - - - - - Reste - 8,5
max. 71,0 0,02 - - - - 0,05 - 0,3 - 0,05 - - 0,1 - 0,1
CuZn33 CW506L min. 66,0 - - - - - - - - - - - - - Reste - 8,5
max. 68,0 0,02 - - - - 0,05 - 0,3 - 0,05 - - 0,1 - 0,1
CuZn36 CW507L min. 63,5 - - - - - - - - - - - - - Reste - 8,4
max. 65,5 0,02 - - - - 0,05 - 0,3 - 0,05 - - 0,1 - 0,1
CuZn37 CW508L min. 62,0 - - - - - - - - - - - - - Reste - 8,4
max. 64,0 0,05 - - - - 0,1 - 0,3 - 0,1 - - 0,1 - 0,1
CuZn40 CW509L min. 59,5 - - - - - - - - - - - - - Reste - 8,4
max. 61,5 0,05 - - - - 0,2 - 0,3 - 0,3 - - 0,1 - 0,2
CuZn35Pb1 CW600N min. 62,5 - - - - - - - - - 0,8 - - - Reste - 8,5
max. 64,0 0,05 - - - - 0,1 - 0,3 - 1,6 - - 0,1 - 0,1
CuZn37Pb0,5 CW604N min. 62,0 - - - - - - - - - 0,1 - - - Reste - 8,4
max. 64,0 0,05 - - - - 0,1 - 0,3 - 0,8 - - 0,2 - 0,2
CuZn37Pb2 CW606N min. 61,0 - - - - - - - - - 1,6 - - - Reste - 8,4
max. 62,0 0,05 - - - - 0,2 - 0,3 - 2,5 - - 0,2 - 0,2
CuZn38Pb2 CW608N min. 60,0 - - - - - - - - - 1,6 - - - Reste - 8,4
max. 61,0 0,05 - - - - 0,2 - 0,3 - 2,5 - - 0,2 - 0,2
CuZn39Pb0,5 CW610N min. 69,0 - - - - - - - - - 0,2 - - - Reste - 8,4
max. 60,5 0,05 - - - - 0,2 - 0,3 - 0,8 - - 0,2 - 0,2
CuZn39Pb2 CW612N min. 59,0 - - - - - - - - - 1,6 - - - Reste - 8,4
max. 60,0 0,05 - - - - 0,3 - 0,3 - 2,5 - - 0,3 - 0,2
CuZn20Al2As CW702R min. 76,0 1,8 0,02 - - - - - - - - - - - Reste - 8,4
max. 79,0 2,3 0,06 - - - 0,07 0,1 0,1 0,01 0,05 - - - - 0,3

Designations Épaisseur nominal mm Résistance à la traction Rm N/mm2 Limite conventionnelle d’élasticité 0,2% Rp0.2 N/mm2 Allongement Dureté HV Taille des grains mm
A50mm Pour des épaisseurs jusqu’à 2,5 mm (inclus) % min. A Pour des épaisseurs supérieures à 2,5 mm % min.
Matériau État Métallurgique
Symbolique Numérique de jusqu'à inclu min. max. min. max. min. max.
CuZn5 CW500L R230 0,2 5 230 280 (max. 130) 36 45 - - - -
H045 - - - - - 45 75 - -
R270 0,2 5 270 350 (min. 200) 12 19 - - - -
H075 - - - - - 75 110 - -
R340 0,2 5 340 - (min. 280) 4 8 - - - -
H110 - - - - - 110 - - -
CuZn10 CW501L R240 0,2 5 240 290 (max.140) 36 45 - - - -
H050 - - - - - 50 80 - -
R280 0,2 5 280 360 (min. 200) 13 20 - - - -
H080 - - - - - 80 110 - -
R350 0,2 5 350 - (min. 290) 4 8 - - - -
H110 - - - - - 110 - - -
CuZn15 CW502L R260 0,2 5 260 310 (max. 170) 36 45 - - - -
H055 - - - - - 55 85 - -
G010 0,2 1 (340) (190) (50) - - 105 - 0,015
G020 0,2 2 (300) (125) (50) - - 85 0,015 0,030
G035 (290) (110) (50) - - 75 0,025 0,050
R300 0,2 5 300 370 (min. 150) 16 25 - - - -
H085 - - - - - 85 115 - -
R350 0,2 5 350 420 (min. 250) 4 12 - - - -
H105 - - - - - 105 135 - -
R410 0,2 5 410 - (min. 360) - - - - - -
H125 - - - - - 125 - - -
CuZn20 CW503L R270 0,2 5 270 320 (max. 150) 38 48 - - - -
H055 - - - - - 55 85 - -
G010 0,2 1 (340) (190) (50) - - 105 - 0,015
G020 0,2 2 (300) (125) (50) - - 85 0,015 0,030
G035 (290) (110 (50) - - 75 0,025 0,050
R320 0,2 5 320 400 (min. 200) 20 28 - - - -
H085 - - - - - 85 120 - -
R400 0,2 5 400 480 (min. 320) 5 12 - - - -
H120 - - - - - 120 155 - -
R480 0,2 2 480 - (min. 440) - - - - - -
H155 - - - - - 155 -
CuZn30 CW505L R270 0,2 5 270 350 (max. 160) 40 50 - - - -
H055 - - - - - 55 90 - -
G010 0,2 1 (410) (210) (40) - - 120 - 0,015
G020 0,2 2 (360) (150) (40) - - 95 0,015 0,030
G030 (340) (130) (40) - - 90 0,020 0,040
G050 (330) (110) (40) - - 80 0,035 0,070
G075 (310) (90) (50) - - 70 0,050 0,100
R350 0,2 5 350 430 (min. 170) 21 33 - - - -
H095 - - - - - 95 125 - -
R410 0,2 5 410 490 (min. 260) 9 15 - - - -
H120 - - - - - 120 155 - -
R480 0,2 2 480 - (min. 430) - - - - - -
H150 - - - - - 150 - - -
CuZn33 CW506L R280 0,2 5 280 380 (max. 170) 40 50 - - - -
H055 - - - - - 55 90 - -
G010 0,2 1 (410) (210) (40) - - 120 - 0,015
G020 0,2 2 (360) (150) (40) - - 95 0,015 0,030
G030 (340) (130) (40) - - 90 0,020 0,040
G050 (330) (110) (40) - - 80 0,035 0,070
R350 0,2 5 350 430 (min. 170) 23 31 - - - -
H095 - - - - - 95 125 - -
R420 0,2 5 420 500 (min. 300) 6 13 - - - -
H125 - - - - - 120 155 - -
R500 0,2 2 500 - (min. 450) - - - - - -
H155 - - - - - 155 - - -
CuZn36 CuZn37 CW507L CW508L R300 0,2 5 300 370 (max. 180) 38 46 - - - -
H055 - - - - - 55 90 - -
G010 0,2 1 (410) (210) (40) - - 120 - 0,015
G020 0,2 2,0 (360) (150) (40) - - 95 0,015 0,030
G030 (340) (130) (40) - - 90 0,020 0,040
G050 (330) (110) (40) - - 80 0,035 0,070
R350 0,2 5 350 440 (min. 170) 19 28 - - - -
H095 - - - - - 95 125 - -
R410 0,2 5 410 490 (min. 300) 8 12 - - - -
H125 - - - - - 120 155 - -
R480 0,2 2 480 560 (min. 430) 3 - - - - -
150 - - - - - 150 180 - -
R550 0,2 2 550 - (min. 500) - - - - - -
H170 - - - - - 170 - - -
CuZn40 CW509L R340 0,3 10 340 420 (max. 240) 33 43 - - - -
H085 - - - - - 85 115 - -
R400 0,3 10 400 480 (min. 200) 15 23 - - - -
H110 - - - - - 110 140 - -
R470 0,3 5 470 - (min. 390) 6 12 - - - -
H140 - - - - - 140 - - -
CuZn35Pb1 CuZn37Pb0,5 CuZn37Pb2 CW600N CW604N CW606N R290 0,3 5 290 370 (max. 200) 40 50 - - - -
H060 - - - - - 60 110 - -
R370 0,3 5 370 440 (min. 200) 19 28 - - - -
H110 - - - - - 110 140 - -
R440 0,3 2 440 540 (min. 370) 5 12 - - - -
H140 - - - - - 140 170 - -
R540 0,3 2 540 - (min.490) - - - - - -
H170 - - - - - 170 - - -
CuZn39Pb2 CW612N R360 0,3 5 360 440 (max. 270) 30 40 - - - -
H090 - - - - - 90 120 - -
R420 0,3 5 420 500 (min. 270) 12 20 - - - -
H120 - - - - - 120 150 - -
R490 0,3 5 490 570 (min. 420) - 9 - - - -
H150 - - - - - 150 180 - -
R560 0,3 2 560 - (min. 510) - - - - - -
H175 - - - - - 175 - - -
CuZn38Pb2 CuZn39Pb0,5 CW608N CW610N R340 0,3 10 340 420 (max. 240) 33 43 - - - -
H075 - - - - - 75 110 - -
R400 0,3 10 400 480 (min. 200) 14 23 - - - -
H110 - - - - - 110 140 - -
R470 0,3 5 470 550 (min. 390) 5 12 - - - -
H140 - - - - - 140 170 - -
R540 0,3 2 540 - (min. 490) - - - - - -
H165 - - - - - 165 - - -
CuZn20Al2As CW702R R330 3 15 330 - (min. 90) - 30 - - - -
H070 - - - - - 70 105 - -
R390 3 15 390 - (min. 240) - 25 - - - -
H100 - - - - - 100 - - -


TOLERANCES EN EPAISSEUR DES PRODUITS LAMINES A CHAUD

Épaisseur nominal Tolérance en épaisseur pour largeus nominales
Jusqu´à 700 inclus Supérieur à 700 à 1000 inclus Supérieur à 1000 à 1500 inclus Supérieur à 1500
supérieur à jusqu'à inclu 1) 2) 1) 2) 1) 2)
- 2,5 Conformément Conformément Conformément Conformément
2,5 5,0 ± 0,25 ± 0,30 ± 0,30 ± 0,35 ± 0,35 ± 0,45
5,0 7,5 ± 0,35 ± 0,45 ± 0,40 ± 0,50 ± 0,45 ± 0,55
7,5 10 ± 0,45 ± 0,60 ± 0,50 ± 0,65 ± 0,55 ± 0,75
10 15 ± 0,75 ± 0,95 ± 0,80 ± 1,00 ± 0,90 ± 1,10
15 25 ± 0,95 ± 1,20 ± 1,05 ± 1,30 ± 1,30 ± 1,60
25 50 ± 1,30 ± 1,60 ± 1,40 ± 1,75 ± 1,50 ± 1,90
50 - ± 1,50 ± 1,90 ± 1,65 ± 2,05 ± 1,80 ± 2,20
1) Pour tous les matériaux, sauf CuAl8Fe3 (CW303G), CuNi10Fe1Mn (CW352H), CuNi30Mn1Fe (CW354H) y CuZn20Al2As (CW702R).
2) Pour tous les alliages CuAl8Fe3 (CW303G), CuNi10Fe1Mn (CW352H), CuNi30Mn1Fe (CW354H) y CuZn20Al2As (CW702R).


TTOLERANCES EN EPAISSEUR DES PRODUITS LAMINES A FROID

Épaisseur nominale Tolérance en épaisseur pour largeus nominalesa
Supérieur à Jusqu’à inclus Jusqu´à 350 inclus Supérieur à 350 à 700 inclus Supérieur à 700 à 1000 inclus Supérieur à 1000 à 1250 inclus
0.1b 0,2 ± 0,018 - - -
0,2 0,3 ± 0,022 ± 0,03 ± 0,04 -
0,3 0,4 ± 0,025 ± 0,04 ± 0,05 ± 0,07
0,4 0,5 ± 0,03 ± 0,05 ± 0,06 ± 0,08
0,5 0,8 ± 0,04 ± 0,06 ± 0,07 ± 0,09
0,8 1,2 ± 0,05 ± 0,07 ± 0,09 ± 0,10
1,2 1,8 ± 0,06 ± 0,08 ± 0,10 ± 0,11
1,8 2,5 ± 0,07 ± 0,09 ± 0,11 ± 0,13
2,5 3,2 ± 0,08 ± 0,10 ± 0,13 ± 0,17
3,2 4,0 ± 0,10 ± 0,12 ± 0,15 ± 0,20
4,0 5,0 ± 0,12 ± 0,14 ± 0,17 ± 0,23
5,0 6,0 ± 0,14 ± 0,16 ± 0,20 ± 0,26
6,0 7,0 ± 0,16 ± 0,19 ± 0,23 ± 0,29
7,0 8,0 ± 0,18 ± 0,22 ± 0,26 ± 0,32
8,0 9,0 ± 0,20 ± 0,25 ± 0,29 ± 0,35
9,0 10,0 ± 0,22 ± 0,28 ± 0,32 ± 0,38
a Pour tos les alliagesCuAl8Fe3 (CW303G), CuNi10Fe1Mn (CW352H), CuNi30Mn1Fe (CW354H) y CuZn20Al2As (CW702R), las tolerancias en espesor deben multiplicarse por 1.25 y el resultado redondearse a 0.01mm
b Inclus 0.1.
REMARQUE - Pour des épaisseurs supérieures à 10mm, les tolérances sont énoncées dans la Norme EN 1653.

LAITON SAND PLOMB

EN DIN ASTM BS JIS SN
Symbolique Numérique Symbolique Numérique
CuZn5 CW500L CuZn5 2.0220 C21000 - C2100 CuZn5
CuZn10 CW501L CuZn10 2.0230 C22000 CZ101 C2200 CuZn10
CuZn15 CW502L CuZn15 2.0240 C23000 CZ102 C2300 CuZn15
CuZn20 CW503L CuZn20 2.0250 C24000 CZ103 C2400 CuZn20
CuZn28 CW504L CuZn28 2.0261 - - . CuZn28
CuZn30 CW505L CuZn30 2.0265 C26000 CZ106 C2600 CuZn30
CuZn33 CW506L CuZn33 2.0280 C26800 CZ107 C2680 -
CuZn36 CW507L CuZn36 2.0335 C27000 CZ108 C2700 CuZn36
CuZn37 CW508L CuZn37 2.0321 C27200 CZ108 C2700 CuZn37
CuZn40 CW509L CuZn40 2.0360 C28000 CZ109 C2800 CuZn40


LAITON PLOMB

EN DIN ASTM BS JIS SN
Symbolique Numérique Symbolique Numérique
CuZn37Pb0,5 CW604N CuZn37Pb0,5 2.0332 C33500 - - CuZn37Pb0,5
CuZn35Pb1 CW600N CuZn36Pb1,5 2.0331 C34000 CZ118 C3501 CuZn36Pb1
CuZn35Pb2 CW601N CuZn36Pb1,5 2.0331 C34200 CZ119 - CuZn35Pb2
C34500 CZ131
CuZn37Pb1 CW605N - - C35000 CZ131 C3501 -
CuZn37Pb2 CW606N - - C35300 CZ131 C3601 CuZn37Pb2
CuZn36Pb2As CW602N - - C35330 CZ132 - -
CuZN36Pb3 CW603N 2.0375 CuZn36Pb3 C36000 CZ124 C3601 CuZn36Pb3
C3602
CuZn38Pb4 CW609N - - - CZ121/4 C3605 -
CuZn39Pb0,5 CW610N CuZn39Pb0,5 2.0372 C36500 CZ123 - CuZn39Pb0,5
CuZn38Pb1 CW607N - - C37000 CZ129 C3501 CuZn38Pb1
CuZn38Pb2 CW608N - - C37700 CZ128 - CuZn38Pb2
CuZn39Pb2 CW612N CuZn39Pb2 2.0380 C37700 CZ128 C3771 CuZn39Pb2
CuZn40Pb2 CW617N CuZn40Pb2 2.0402 C37800 CZ120 C3603 CuZn40Pb2
C38000 C3604
CuZn43Pb2Al CW624N CuZn44Pb2 2.0410 C38000 - - -
CuZn39Pb3 CW614N CuZn39Pb3 2.0401 C38500 CZ121/3 C3603 CuZn39Pb3
C3604
CuZn40Pb1Al CW616N - - - - - CuZn40Pb1
CuZn42PbAl CW621N - - - - - -
CuZn39Pb1 CW719R CuZn38Sn1 3.0530 C46400 CZ133 - CuZn38Sn1
CuZn31Si CW708R CuZn31Si 2.0490 - - - -
CuZn37Mn3Al2PbSi CW713R CuZn40Al2 2.0550 C67410 CZ 135 - CuZn40Al2
CuZn35Ni3Mn2AlPb CW710R CuZn35Ni 2.0540 - - - -
CuZn40Mn1Pb1 CW720R CuZn40Mn1Pb 2.0580 - CZ136 - CuZn40Mn1Pb1
CuZn40Mn2Fe1 CW723R CuZn42Mn2 2.0572 - - - CuZn42Mn2
CuZn20Al2As CW702R CuZn20Al2 2.0460 C68700 CZ110 C6870 -
