Tube de laiton

Tube en laiton pour applications industrielles et décoratives. Disponibles en formes rondes, carrées, cannelées ou rectangulaires.

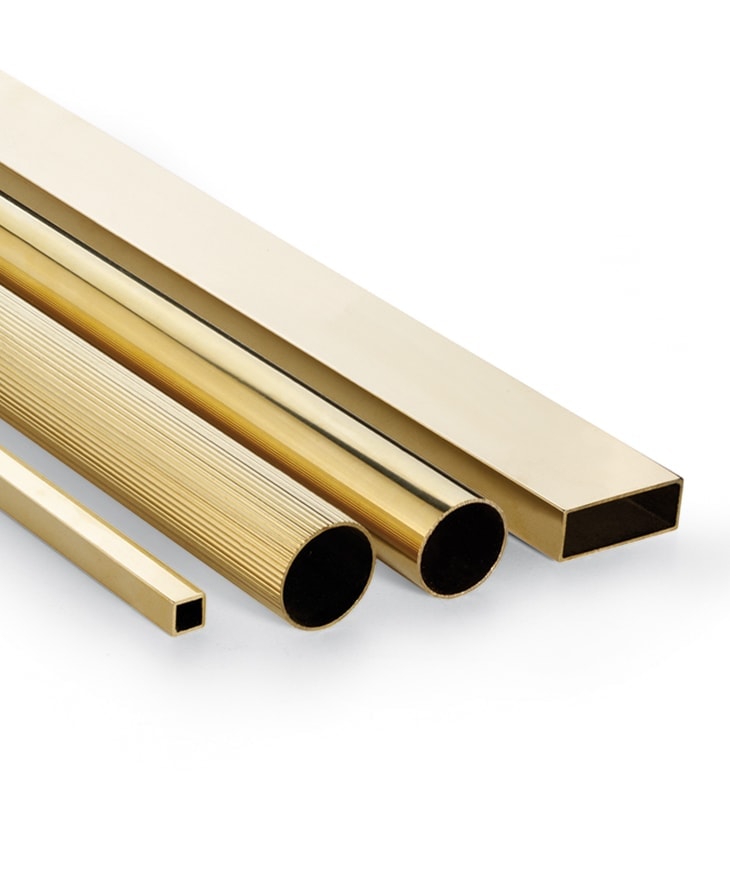

Formats de fourniture:

  • Rond

  • Carré

  • Strié

  • Rectangulaire

Fiche technique: Tube de laiton

Le tube en laiton est un produit très polyvalent utilisé dans une large gamme d’applications industrielles, de construction et de décoration grâce à sa combinaison de propriétés physiques et esthétiques. Chez Bronmetal, nous fournissons des tubes de différents formats qui s’adaptent aux besoins de nos clients : ronds, carrés, cannelés ou rectangulaires. Dans notre catalogue, vous trouverez des tubes en laiton de différentes tailles et alliages : cuivre-zinc, cuivre-zinc-plomb et alliages complexes cuivre-zinc qui incluent d’autres éléments tels que l’aluminium, le nickel, le fer ou le manganèse. Chaque type d’alliage présente certaines caractéristiques.

L’une des principales caractéristiques des tubes en laiton est leur résistance à la corrosion. Ce type de produit est particulièrement adapté aux applications de robinetterie pour l’eau et les autres fluides. C’est un matériau qui ne rouille pas facilement et qui conserve toutes ses propriétés plus longtemps.

ALLIAGES DE CUIVRE - ZINC

Désignation de la matière Composition en % (fraction massique) Densité g/cm3
Symbolique Numérique Élément Cu Al Fe Ni Pb Sn Zn Total des autres approx.
CuZn5 CW500L min. 94,0 - - - - - Reste - 8,9
máx 96,0 0,02 0,05 0,3 0,05 0,1 - 0,1
CuZn10 CW501L min. 89,0 - - - - - Reste - 8,8
máx 91,0 0,02 0,05 0,3 0,05 0,1 - 0,1
CuZn15 CW502L min. 84,0 - - - - - Reste - 8,8
máx 86,0 0,02 0,05 0,3 0,05 0,1 - 0,1
CuZn20 CW503L min. 79,0 - - - - - Reste - 8,7
máx 81,0 0,02 0,05 0,3 0,05 0,1 - 0,1
CuZn30 CW505L min. 69,0 - - - - - Reste - 8,5
máx 71,0 0,02 0,05 0,3 0,05 0,1 - 0,1
CuZn36 CW507L min. 63,5 - - - - - Reste - 8,4
máx 65,5 0,02 0,05 0,3 0,05 0,1 - 0,1
CuZn37 CW508L min. 62,0 - - - - - Reste - 8,4
máx 64,0 0,05 0,1 0,3 0,1 0,1 - 0,1
CuZn40 CW509L min. 59,5 - - - - - Reste - 8,4
máx 61,5 0,05 0,2 0,3 0,3 0,2 - 0,2


ALLIAGES DE CUIVRE - ZINC - PLOMB

Désignation de la matière Composition en % (fraction massique) Densité g/cm3
Symbolique Numérique Élément Cu Al As Fe Mn Ni Pb Sn Zn Total des autres approx.
CuZn35Pb1 CW600N min. 62,5 - - - - - 0,8 - Rest - 8,5
máx 64,0 0,05 - 0,1 - 0,3 1,6 0,1 - 0,1
CuZn35Pb2 CW601N min. 62,0 - - - - - 1,6 - Rest - 8,5
máx 63,5 0,05 - 0,1 - 0,3 2,5 0,1 - 0,1
CuZn36Pb2As CW602N min. 61,0 - 0,02 - - - 1,7 - Rest - 8,4
máx 63,0 0,05 0,15 0,1 0,1 0,3 2,8 0,1 - 0,2
CuZn36Pb3 CW603N min. 60,0 - - - - - 2,5 - Rest - 8,5
máx 62,0 0,05 - 0,3 - 0,3 3,5 0,2 - 0,2
CuZn37Pb0,5 CW604N min. 62,0 - - - - - 0,1 - Rest - 8,4
máx 64,0 0,05 - 0,1 - 0,3 0,8 0,2 - 0,2
CuZn37Pb1 CW605N min. 61,0 - - - - - 0,8 - Rest - 8,4
máx 62,0 0,05 - 0,2 - 0,3 1,6 0,2 - 0,2
CuZn38Pb1 CW607N min. 60,0 - - - - - 0,8 - Rest - 8,4
máx 61,0 0,05 - 0,2 - 0,3 1,6 0,2 - 0,2
CuZn38Pb2 CW608N min. 60,0 - - - - - 1,6 - Rest - 8,4
máx 61,0 0,05 - 0,2 - 0,3 2,5 0,2 - 0,2
CuZn39Pb3 CW614N min. 57,0 - - - - - 2,5 - Rest - 8,4
máx 59,0 0,05 - 0,3 - 0,3 3,5 0,3 - 0,2
CuZn40Pb2 CW617N min. 57,0 - - - - - 1,6 - Rest - 8,4
máx 59,0 0,05 - 0,3 - 0,3 2,5 0,3 - 0,2


ALLIAGES COMPLEXE DE CUIVRE - ZINC

Désignation de la matière Composition en % (fraction massique) Densité g/cm3
Symbolique Numérique Élément Cu Al As Fe Mn Ni P Pb Si Sn Zn Total des autres approx.
CuZn13Al1Ni1Si1 CW700R min. 81,0 0,7 - - - 0,8 - - 0,8 - Rest - 8,5
máx 84,0 1,2 - 0,25 0,1 0,4 - 0,05 1,3 0,1 - 0,5
CuZn20Al2As CW702R min. 76,0 1,8 0,02 - - - - - - - Rest - 8,4
máx 79,0 2,3 0,06 0,07 0,1 0,1 0,01 0,05 - - - 0,3
CuZn31Si1 CW708R min. 66,0 - - - - - - - 0,7 - Rest - 8,4
máx 70,0 - - 0,4 - 0,5 - 0,8 1,3 - - 0,5
CuZn35Ni3Mn2AlPb CW710R min. 58,0 0,3 - - 1,5 2,0 - 0,2 - - Rest - 8,3
máx 60,0 1,3 - 0,5 2,5 3,0 - 0,8 0,1 0,5 - 0,3
CuZn37Mn3Al2PbSi CW713R min. 57,0 1,3 - - 1,5 - - 0,2 0,3 - Rest - 8,1
máx 59,0 2,3 - 1,0 3,0 1,0 - 0,8 1,3 0,4 - 0,3
CuZn38Mn1Al CW716R min. 59,0 0,3 - - 0,6 - - - - - Rest - 8,3
máx 61,5 1,3 - 1,0 1,8 0,6 - 1,0 0,5 0,3 - 0,3
CuZn39Mn1AlPbSi CW718R min. 57,0 0,3 - - 0,8 - - 0,2 0,2 - Rest - 8,2
máx 59,0 1,3 - 0,5 1,8 0,5 - 0,8 0,8 0,5 - 0,3
CuZn40Mn2Fe1 CW723R min. 56,5 - - 0,5 1,0 - - - - - Rest - 8,3
máx 58,5 0,1 - 1,5 2,0 0,6 - 0,5 0,1 0,3 - 0,4

ALLIAGES DE CUIVRE - ZINC

Designations Épaisseur de pared t mm max. Resistance à la traction Rm N/mm2 min. Limite d’élasticité conventionnelle 0,2% Rp0.2 N/mm2 Allongement A % min. Dureté
Matériau État Métallurgique HV HB
Symbolique Numérique min. máx min. max. min. max.
CuZn5 CW500L M 20 - - - - - - - -
R220a 20 220 - 130 40 - - - -
H050a 20 - - - - 50 75 45 70
R260 10 260 190 - 18 - - - -
H075 10 - - - - 75 105 70 100
R320 5 320 260 - 8 - - - -
H095 5 - - - - 95 125 90 120
R440 3 440 410 - - - - - -
H120 3 - - - - 120 - 115 -
CuZn10 CW501L M 20 - - - - - - - -
R240a 20 240 - 140 40 - - - -
H050a 20 - - - - 50 80 45 75
R300 10 300 180 - 20 - - - -
H075 10 - - - - 75 105 70 100
R360 5 360 280 - 8 - - - -
H100 5 - - - - 100 - 95 -
CuZn15 CW502L M 20 - - - - - - - -
R260a 20 260 - 150 42 - - - -
H050a 20 - - - - 50 80 45 75
R310 10 310 200 - 20 - - - -
H080 10 - - - - 80 110 75 105
R370 5 370 290 - 10 - - - -
H105 5 - - - - 105 - 100 -
CuZn20 CW503L M 20 - - - - - - - -
R260a 20 260 - 160 45 - - - -
H055a 20 - - - - 55 85 50 80
R320 10 320 200 - 25 - - - -
H085 10 - - - - 85 120 80 115
R390 5 390 300 - 10 - - - -
H115 5 - - - - 115 - 110 -
CuZn30 CW505L M 20 - - - - - - - -
R280a 20 280 - 180 50 - - - -
H055a 20 - - - - 55 85 50 80
R350 10 350 200 - 25 - - - -
H085 10 - - - - 85 120 80 115
R420 5 420 320 - 10 - - - -
H115 5 - - - - 115 - 110 -
CuZn36 CW507L M 20 - - - - - - - -
R290a 20 290 - 180 50 - - - -
H055a 20 - - - - 55 85 50 80
R360 10 360 180 - 25 - - - -
H080 10 - - - - 80 115 75 110
R430 5 430 300 - 12 - - - -
H110 5 - - - - 110 - 105 -
CuZn37 CW508L M 20 - - - - - - - -
R300a 20 300 - 220 45 - - - -
H060a 20 - - - - 60 90 55 85
R370 10 370 200 - 25 - - - -
H085 10 - - - - 85 120 80 115
R440 5 440 320 - 10 - - - -
H115 5 - - - - 115 - 110 -
CuZn40 CW509L M 20 - - - - - - - -
R340a 20 340 - 250 35 - - - -
H075a 20 - - - - 75 105 70 100
R410 10 410 250 - 18 - - - -
H100 10 - - - - 100 130 95 125
R470 5 470 400 - 5 - - - -
H125 5 - - - - 125 - 120 -
a En état recuit.
REMARQUE 1 - 1 N/mm2 équivaut à 1 Mpa.

ALLIAGES DE CUIVRE - ZINC - PLOMB

Designations Épaisseur de pared t mm max. Resistance à la traction Rm N/mm2 min. Limite d’élasticité conventionnelle 0,2% Rp0.2 N/mm2 Allongement A % min. Dureté
Matériau État Métallurgique HV HB
Symbolique Numérique min. máx min. max. min. max.
M 20 - - - - - - - -
R290a 10 290 - 180 45 - - - -
H060a 10 - - - - 60 90 55 85
CuZn35Pb1 CW600N R370 10 370 200 - 20 - - - -
CuZn35Pb2 CW601N H085 10 - - - - 85 120 80 115
R440 5 440 340 - 10 - - - -
H115 5 - - - - 115 - 110 -
CuZn36Pb2As CW602N M 20 - - - - - - - -
R290a 10 290 - 250 40 - - - -
H080a 10 - - - - 80 110 75 105
R370 10 370 250 - 20 - - - -
H105 10 - - - - 105 140 100 135
R440 5 440 340 - 10 - - - -
H135 5 - - - - 135 - 130 -
CuZn36Pb3 CW603N M 20 - - - - - - - -
R300a 10 300 - 250 35 - - - -
H080a 10 - - - - 80 110 75 105
R400 10 400 250 - 15 - - - -
H105 10 - - - - 105 140 100 135
R460 5 460 350 - 10 - - - -
H135 5 - - - - 135 - 130 -
CuZn37Pb0,5 CuZn37Pb1 CW604N CW605N M 20 - - - - - - - -
R300a 20 300 - 220 45 - - - -
H060a 20 - - - - 60 90 55 85
R370 10 370 200 - 25 - - - -
H085 10 - - - - 85 120 80 115
R440 5 440 320 - 10 - - - -
H115 5 - - - - 115 - 110 -
CuZn38Pb1 CuZn38Pb2 CW607N CW608N M 20 - - - - - - - -
R340a 10 340 - 250 35 - - - -
H080a 10 - - - - 80 110 75 105
R410 10 410 250 - 15 - - - -
H105 10 - - - - 105 140 100 135
R470 5 470 350 - 10 - - - -
H135 5 - - - - 135 - 130 -
CuZn39Pb3 CuZn40Pb2 CW614N CW617N M 20 - - - - - - - -
R360a 10 360 - 250 25 - - - -
H085a 10 - - - - 85 120 80 115
R430 10 430 250 - 12 - - - -
H115 10 - - - - 115 150 110 145
R500 5 500 370 - 8 - - - -
H140 5 - - - - 140 - 135 -
a En état recuit.
REMARQUE 1 - 1 N/mm2 équivaut à 1 Mpa.

ALLIAGES COMPLEXE DE CUIVRE - ZINC

Designations Épaisseur de pared t mm max. Resistance à la traction Rm N/mm2 min. Limite d’élasticité conventionnelle 0,2% Rp0.2 N/mm2 min. Allongement A % min. Dureté
Matériau État Métallurgique HV HB
Symbolique Numérique min. max. min. max.
CuZn13Al1Ni1Si1 CW700R M 20 - - - - - - -
R380a 10 380 115 50 - - - -
H065a 10 - - - 65 85 60 80
R430 10 430 220 40 - - - -
H120 10 - - - 120 140 115 135
R550 5 550 330 10 - - - -
H170 5 - - - 170 - 165 -
CuZn20Al2As CW702R M 20 - - - - - - -
R340a 10 340 120 45 - - - -
H070a 10 - - - 70 100 65 95
R390a 5 390 150 40 - - - -
H085a 5 - - - 85 - 80 -
CuZn31Si1 CW708R M 20 - - - - - - -
R440 8 440 200 20 - - - -
H115 8 - - - 115 155 110 150
R490 8 490 250 15 - - - -
H145 8 - - - 145 - 140 -
CuZn35Ni3Mn2AlPb CW710R M 20 - - - - - - -
R490 8 490 290 15 - - - -
H125 8 - - - 125 165 120 160
R540 8 540 390 10 - - - -
H145 8 - - - 145 - 140 -
CuZn37Mn3Al2PbSi CW713R M 20 - - - - - - -
R540 8 540 250 10 - - - -
H145 8 - - - 145 185 140 180
R590 5 590 320 8 - - - -
H155 5 - - - 155 195 150 190
R640 3 640 350 5 - - - -
H165 3 - - - 165 - 160 -
CuZn38Mn1Al CW716R M 20 - - - - - - -
H115 8 - - - 115 155 110 150
R510 8 510 270 10 - - - -
H140 8 - - - 140 - 135 -
CuZn39Mn1AlPbSi CW718R M 20 - - - - - - -
R440 8 440 200 15 - - - -
H120 8 - - - 120 160 115 155
R510 8 510 270 10 - - - -
H145 8 - - - 145 - 140 -
CuZn40Mn2Fe1 CW723R M 20 - - - - - - -
R440 8 440 170 15 - - - -
H115 8 - - - 115 155 110 150
R490 8 490 270 10 - - - -
H135 8 - - - 135 - 130 -
a En état recuit.
REMARQUE 1 - 1 N/mm2 équivaut à 1 Mpa.
Ø Diamètre nominal Moyenne des tolerances de diamètre
Supérieur à Jusqu´à inclus Applicable au diameter moyen Applicable à n´importe quel diamètre, y compris les ècarts par rapport à la forme circulaire aux longueus droitesa,b
3c 10 ± 0,06 ± 0,12
10 20 ± 0,08 ± 0,16
20 30 ± 0,12 ± 0,24
30 50 ± 0,15 ± 0,30
50 100 ± 0,20 ± 0,50
100 200 ± 0,50 ± 1,00
200 300 ± 0,75 ± 1,50
300 450 ± 1,00 ± 2,00
a Les tolérances indiquèes dans cette colonne ne s`applique pas aux
  • Tubes en rouleaux ou en bobines
  • Tubes en OD/T>50
  • Tubes en état recuit
b Lorsque le diamètre est mesuré à une distance des extrémités du tuve jusqu`à 100mm ou égale à un diamètre nominal (en sélectionnant les deux moins de valeurs), sauf indication contraire, est soutenu par multipliant 3 à accroitre la tolèrance
c Inclus le 3.

Ø Le diameter nominal extérieur Tolérances del Epaisseur nominale de pared t (%)
mm de 0,3 jusqu´à 1 inclus t dessus de 1 mm à 3 mm inclus t dessus de 3 mm à 6 mm inclus t dessus de 6 mm à 10 mm inclus t au-dessus de 10mm
Supérieur à Jusqu´à inclus
3a 40 ± 15 ± 13 ± 11 ± 10 -
40 120 ± 15 ± 13 ± 12 ± 11 ± 10
120 250 - ± 13 ± 13 ± 12 ± 11
250 450 - - ± 15 ± 15 ± 15
a Inclus les 3.


Tolerances de diametre y compris le detournment de la forme circulaire, tubes ou rolls bobines

Ø Le diameter nominal extérieur Tolérances de diamètre nominal compris ècart par rapport à former circulaire applicable au diamètre intèrieur de l`enroulement Applicable au diamètre intèrieur de l`enroulement
Supérieur à Jusqu´à inclus
min.
3a 6 ± 0,30 400
6 10 ± 0,50 600
10 20 ± 0,70 800
20 30 ± 0,90 1000
a Inclus le 3.

LAITON SAND PLOMB

EN DIN ASTM BS JIS SN
Symbolique Numérique Symbolique Numérique
CuZn5 CW500L CuZn5 2.0220 C21000 - C2100 CuZn5
CuZn10 CW501L CuZn10 2.0230 C22000 CZ101 C2200 CuZn10
CuZn15 CW502L CuZn15 2.0240 C23000 CZ102 C2300 CuZn15
CuZn20 CW503L CuZn20 2.0250 C24000 CZ103 C2400 CuZn20
CuZn28 CW504L CuZn28 2.0261 - - . CuZn28
CuZn30 CW505L CuZn30 2.0265 C26000 CZ106 C2600 CuZn30
CuZn33 CW506L CuZn33 2.0280 C26800 CZ107 C2680 -
CuZn36 CW507L CuZn36 2.0335 C27000 CZ108 C2700 CuZn36
CuZn37 CW508L CuZn37 2.0321 C27200 CZ108 C2700 CuZn37
CuZn40 CW509L CuZn40 2.0360 C28000 CZ109 C2800 CuZn40


LAITON PLOMB

EN DIN ASTM BS JIS SN
Symbolique Numérique Symbolique Numérique
CuZn37Pb0,5 CW604N CuZn37Pb0,5 2.0332 C33500 - - CuZn37Pb0,5
CuZn35Pb1 CW600N CuZn36Pb1,5 2.0331 C34000 CZ118 C3501 CuZn36Pb1
CuZn35Pb2 CW601N CuZn36Pb1,5 2.0331 C34200 CZ119 - CuZn35Pb2
C34500 CZ131
CuZn37Pb1 CW605N - - C35000 CZ131 C3501 -
CuZn37Pb2 CW606N - - C35300 CZ131 C3601 CuZn37Pb2
CuZn36Pb2As CW602N - - C35330 CZ132 - -
CuZN36Pb3 CW603N 2.0375 CuZn36Pb3 C36000 CZ124 C3601 CuZn36Pb3
C3602
CuZn38Pb4 CW609N - - - CZ121/4 C3605 -
CuZn39Pb0,5 CW610N CuZn39Pb0,5 2.0372 C36500 CZ123 - CuZn39Pb0,5
CuZn38Pb1 CW607N - - C37000 CZ129 C3501 CuZn38Pb1
CuZn38Pb2 CW608N - - C37700 CZ128 - CuZn38Pb2
CuZn39Pb2 CW612N CuZn39Pb2 2.0380 C37700 CZ128 C3771 CuZn39Pb2
CuZn40Pb2 CW617N CuZn40Pb2 2.0402 C37800 CZ120 C3603 CuZn40Pb2
C38000 C3604
CuZn43Pb2Al CW624N CuZn44Pb2 2.0410 C38000 - - -
CuZn39Pb3 CW614N CuZn39Pb3 2.0401 C38500 CZ121/3 C3603 CuZn39Pb3
C3604
CuZn40Pb1Al CW616N - - - - - CuZn40Pb1
CuZn42PbAl CW621N - - - - - -
CuZn39Pb1 CW719R CuZn38Sn1 3.0530 C46400 CZ133 - CuZn38Sn1
CuZn31Si CW708R CuZn31Si 2.0490 - - - -
CuZn37Mn3Al2PbSi CW713R CuZn40Al2 2.0550 C67410 CZ 135 - CuZn40Al2
CuZn35Ni3Mn2AlPb CW710R CuZn35Ni 2.0540 - - - -
CuZn40Mn1Pb1 CW720R CuZn40Mn1Pb 2.0580 - CZ136 - CuZn40Mn1Pb1
CuZn40Mn2Fe1 CW723R CuZn42Mn2 2.0572 - - - CuZn42Mn2
CuZn20Al2As CW702R CuZn20Al2 2.0460 C68700 CZ110 C6870 -

Téléchargement de documents

Titre
Autres langues
Type
Créé
Type Catalogues
Créé 07/07/2020
Type Fiches techniques
Créé 03/07/2020
Tu pourrais aussi aimer

Méplat/barre rectangulaires de cuivre

Méplat de laiton / barres rectangulaires

Profilé de laiton
