Tubos permutadores

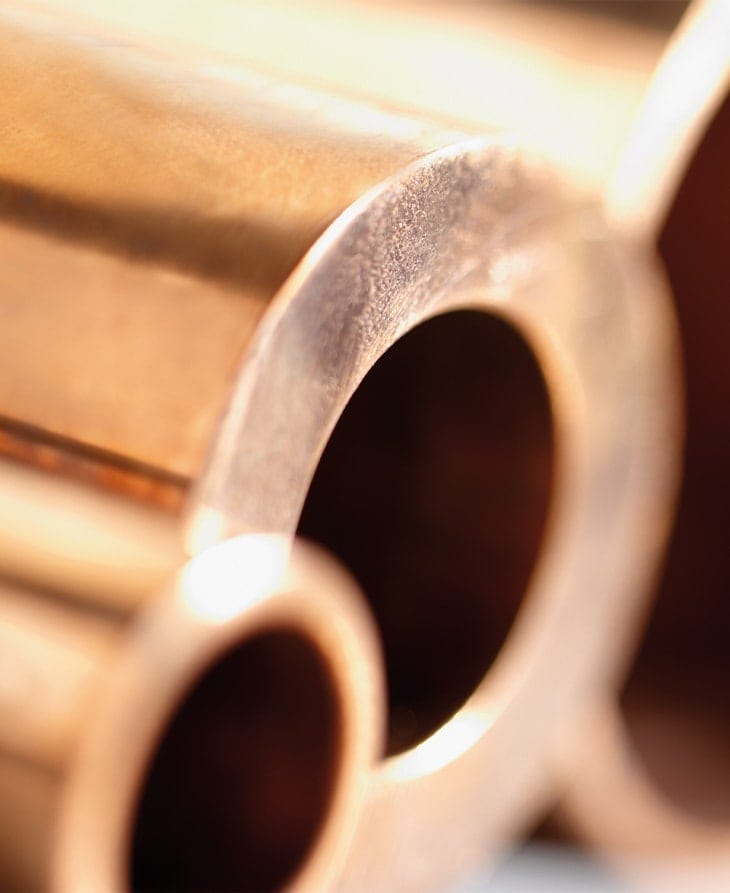

Tubos redondos de cobre para o fabrico de permutadores de calor. Duas opções de fornecimento: em comprimentos ou em bobinas.

Ficha técnica: Tubos permutadores

Os tubos de cobre para permutadores de calor caracterizam-se por excelentes propriedades de condução de calor e de resistência à corrosão. O cobre é um bom condutor de calor e, para este tipo de aplicação, é um material que também mantém todas as suas propriedades em ambientes que podem tornar-se corrosivos.

Os permutadores de calor fabricados com tubos de cobre podem melhorar a eficiência energética, uma vez que o material facilita o funcionamento eficiente dos permutadores de calor. Outra vantagem da utilização do cobre nos permutadores de calor é o facto de ser um material muito fácil de limpar.

Na Bronmetal adaptamo-nos às suas necessidades e oferecemos-lhe duas formas de fornecimento: em comprimentos ou em bobinas, para que possa escolher de acordo com as necessidades dos seus projectos. Para mais informações, consulte a secção da ficha técnica com os detalhes das ligas, as características mecânicas – resistência à tração, limite de elasticidade convencional de 0,2%, alongamento, dilatação e dureza -, as equivalências e as tolerâncias.

Designações Resistência à tração Limite convencional de elasticidade de 0,2% Alongamento Dilatação Dureza
Rm Rp0.2 A % HV
Material Estado metalúrgico N/mm2 N/mm2 %
Simbólica Numérica mín. mín. mín. mín. mín. máx.
Cu-DHP CW024A R250 250 150 20 20 - -
H075 - - - 20 75 100
R290 290 250 5 - - -
H100 - - - - 100 -
CuAl5As CW300G R3501 350 110 50 30 - -
H0751 - - - 30 75 110
CuNi10Fe1Mn CW352H R2901 290 90 30 30 - -
H0751 - - - 30 75 105
R310 310 220 12 20 - -
H105 - - - 20 105 150
R480 480 400 8 8 - -
H150 - - - 8 150 -
Cuni30Fe2Mn2 CW353H R4201 420 150 30 30 - -
H0901 - - - 30 90 125
Cuni30mn1Fe CW354H R3701 370 120 35 30 - -
H0901 - - - 30 90 120
R480 480 300 12 20 - -
H120 - - - 20 120 -
CuZn20Al2As CW702R R3401 340 120 55 30 - -
H0701 - - - 30 70 100
R3901 390 150 45 30 - -
R0851 - - - 30 85 110
CuZn28Sn1As CW706R R3201 320 100 55 30 - -
H0601 - - - 30 60 90
R3601 360 140 45 30 - -
H0801 - - - 30 80 110
CuZn30As CW707R R3401 340 130 45 30 - -
H0751 - - - 30 75 105
1  No estado recozido.
NOTA 1 -  1 N/mm2 equivale a 1 Mpa.

Designação do material
DIN EN 12451 DIN 1785: 1983-10
Símbolo Número Símbolo Número
Cu-DHP CW024A SF-Cu 2.0090
CuAl5As CW300G CuAl5As 2.0918
CuNi10Fe1Mn CW352H CuNi10fe1Mn 2.0872
CuNi30Fe2Mn2 CW353H CuNi30Fe2Mn2 2.0883
CuNi30Mn1Fe CW354H CuNi30Mn1Fe 2.0882
CuZn20Al2As CW702R CuZn20Al2 2.0460
CuZn28Sn1As CW706R CuZn28Sn1 2.0470
CuZn30As CW707R - -
Designação do material Composiçao química em % (m/m) Densidade1 g/cm3
Simbólica Numérica elemento Cu Al As C Co Fe Mn Ni P Pb S Sn Zn Total de outros aprox.
Cu-DHP CW024A mín. 99.92 - - - - - - - 0,015 - - - - - 8,9
máx - - - - - - - - 0,040 - - - - -
CuAl5As3 CW300G3 mín. Resto 4,0 0,1 - - - - - - - - - - - 8,2
máx - 6,5 0,4 - - 0,2 0,2 0,2 - 0,02 - 0,05 0,3 0,3
CuNi10Fe1Mn3 CW352H3 mín. Resto - - - - 1.05 0,5 9,0 - - - - - - 8,9
máx - - - 0,05 0.14 2.05 1,0 11,0 0,02 0,02 0.056 0,03 0.56 0,2
Cuni30Fe2Mn23 CW353H3 mín. Resto - - - - 1,5 1,5 29,0 - - - - - - 8,9
máx - - - 0,05 0.14 2,5 2,5 32,0 0,02 0,02 0.056 0,05 0.56 0,2
CuNi30Mn1Fe3 CW354H3 mín. Resto - - - - 0,4 0,5 30,0 - - - - - - 8,9
máx - - - 0,05 0.14 1,0 1,5 32,0 0,02 0,02 0.056 0,05 0.56 0,2
CuZn20Al2As3 CW702R3 mín. 76,0 1,8 0,02 - - - - - - - - - Resto - 8,4
máx 79,0 2,3 0,06 - - 0,07 0,1 0,1 0,01 0,05 - - - 0,3
CuZn28Sn1As CW706R mín. 70,0 - 0,02 - - - - - - - - 0,9 Resto - 8,5
máx 72,5 - 0,06 - - 0,07 0,1 0,1 0,01 0,05 - 1,3 - 0,3
CuZn30As CW707R mín. 69,0 - 0,02 - - - - - - - - - Resto - 8,5
máx 71,0 0,02 0,06 - - 0,05 0,1 - 0,01 0,07 - 0,05 - 0,3
1     Unicamente como informação.
2    incluindo a prata, até um máximo de 0.015%.
3    Estas ligas podem ser utilizadas em ambientes marítimos.
4    Cobalto máx. 0.1%, conta-se como Ni.
5    Para aplicações em ambientes marítimos, os limites da composição deverão submeter-se a um acordo entre cliente e fornecedor.
   Se o comprador especifica que o produto deve ser soldado posteriormente, os limites seguintes não poderão ultrapassar: Zn máx. 0.2%

Ø Diâmetro externo nominal Tolerâncias
De Até
6a 14 0
-0,12
14 26 0
-0,2
26 76 -
-0,3
a    inclusive 6.
