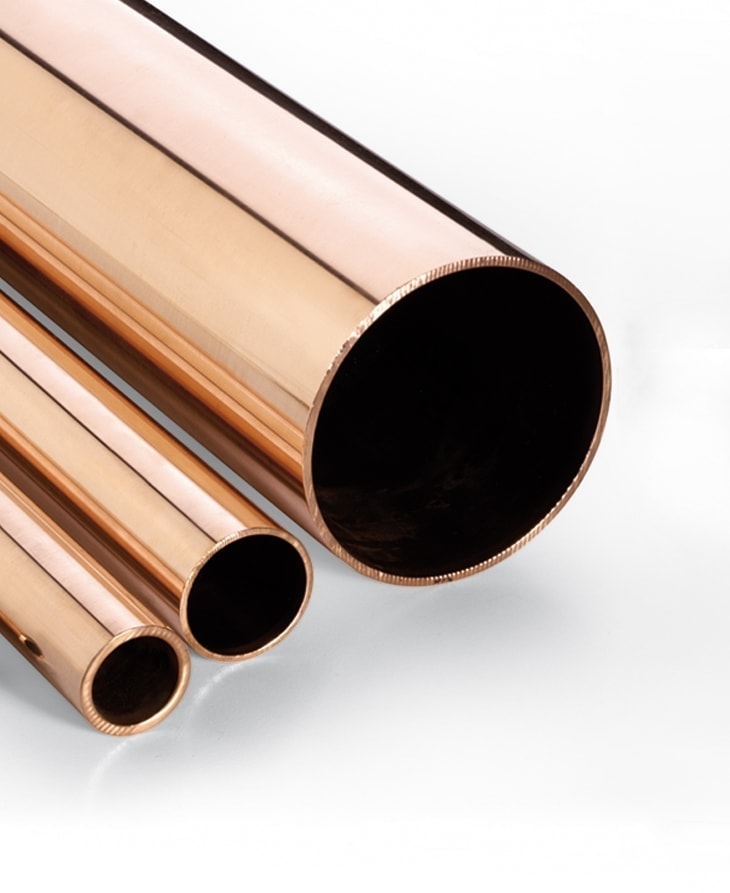

Tubo de liga de cobre

Tubo de cobre ligado em forma redonda para aplicações eléctricas, industriais ou gerais. Vasta gama de tamanhos em diferentes ligas.

Formatos de fornecimento:

  • Redondo

  • Quadrado

  • Rectangular

Medidas: Disponível em diferentes ligas

Ficha técnica: Tubo de liga de cobre

A Bronmetal fornece tubos de cobre ligado de alta qualidade para aplicações eléctricas, industriais e gerais. No nosso catálogo, encontrará uma vasta gama de tamanhos, diâmetros e espessuras de parede para os dois tipos de ligas que temos disponíveis. As duas variantes de tubos de cobre ligado que oferecemos são compostas por cobre, níquel, ferro e manganésio em diferentes proporções. Esta liga caracteriza-se por uma boa resistência à corrosão e durabilidade. É normalmente utilizada em aplicações industriais onde é necessária uma certa maleabilidade do material.

Na secção da ficha técnica, encontrará as características mecânicas em função do tipo de liga, as equivalências em função das normas aplicáveis e as tolerâncias do diâmetro médio, da espessura nominal da parede, bem como as tolerâncias para os tubos em bobinas e carretéis.

Designações Espessura da parede t mm até inclusive Resistência à tração Rm N/mm2 mín. Limite convencional de elasticidade de 0,2% Rp0.2 N/mm2 mín. Alongamento A % mín. Dureza
Material Estado de tratamento HB HV
Simbólica Numérica mín. máx. mín. máx.
CuNi10Fe1Mn CW352H M 20 - - - - - - -
R290a 20 290 90 30 - - - -
H075a 20 - - - 75 110 70 105
R310 6 310 220 12 - - - -
H105 6 - - - 105 - 100 -
R480 4 480 400 8 - - - -
H150 4 - - - 150 - 145 -
-
CuNi10Fe1Mn CW352H M 20 - - - - - - -
R370a 10 370 120 35 - - - -
H085a 10 - - - 85 120 80 115
R480 5 480 300 12 - - - -
H135 5 - - - 135 - 130 -
a Recozido
NOTA - 1 N/mm2 equivale a 1 Mpa.
EN DIN ASTM BS JIS SN Denominacões Comerciais
SIMBOLICA NUMERICA SIMBOLICA NUMERICA
CuBe1,7 CW100C CuBe1,7 2.1245 C17000 CB101 C1700 - -
CuBe2 CW101C CuBe2 2.1247 C17200 - C1720 - Elmedur B2
Mallory 73
CuBe
CuCo2Be CW104C CuCo2Be 2.1285 C17500 C112 - - Elmedur HA
CB4
Mallory 100
Clase 3
NS
CuNi2Be CW110C CuNi2Be 2.0850 C17510 - - - -
CuCo1Ni1Be CW103C - - - - - - Elmedur HA
CB4
Mallory 100
Clase 3
NS
CuCr1Zr CW106C CuCr1Zr 2.1293 C18150 CC102 - - Elmedur X
CRM16
Mallory 328
Clase 2
CCS/Z
CuZr CW120C CuZr 2.1580 C15000 - - - -
- - - - C18000 - - CuNi2SiCr Ampco 940
NS5
Elbrodur D
CuNi2Si CW111C CuNi2Si 2.0855 C64700 - - - -
CuNi3Si CW112C CuNi3Si 2.0857 C70250 - - - -
CuNi10Fe1Mn CW352H CuNi10Fe1Mn 2.0872 C70600 CN102 C7060 - -
CuNi30Mn1Fe CW354H CuNi30Mn1Fe 2.0882 C71500 CN107 C7150 - -
TuCo 80/20 30w3
TuCo 75/25 10w3
CuNi12Zn29 CW405J - - C76200 - - - -
CuNi18Zn27 CW410J CuNi18Zn27 2.0742 C77000 NS107 C7701 - -
CuNi7Zn39Pb3Mn2 CW400J - - C79800 - - - -
CuNi10Zn42Pb2 CW402J - - C79620 NS101 - CuNi10Zn42Pb2 -
CuNi12Zn24 CW403J CuNi12Zn24 2.0730 C75700 NS104 - CuNi12Zn24 -
CuNi12Zn25Pb1 CW404J - - C79200 - - CuNi12Zn25Pb -
CuNi12Zn30Pb1 CW406J CuNi12Zn30Pb1 2.0780 C79300 - - - -
CuNi12Zn38Mn5Pb2 CW407J - - C79860 - - - -
CuNi18Zn19Pb1 CW408J CuNi18Zn19Pb1 2.0790 C76300 NS113 - - -

Designação do material Composição em % (fração másica) Densidade g/cm3
Symbolique Numérique Élément Cu C Co Fe Mn Ni P Pb S Sn Zn Total des autres approx.
CuNi10Fe1Mn CW352H mín. Resto - - 1,0b 0,5 9,0 - - - - - - 8,9
máx. - 0,05 0,1a 2,0b 1,0 11,0 0,02 0,02 0,05 0,03 0,5 0,2
CuNi30Mn1Fe CW354H mín. Resto - - 0,4 0,5 30,0 - - - - - - 8,9
máx. - 0,05 0,1a 1,0 1,5 32,0 0,02 0,02 0,05 0,05 0,5 0,2
a Co máx. compte comme Ni 0.1%
b Para as aplicações em água do mar, os limites de composição devem ser acordados entre o comprador e o fornecedor.

Ø Diâmetro nominal Tolerâncias do diâmetro medio
  Maior que Até inclusive aplicáveis ao diâmetro médio Aplicáveis a qualquer diâmetro inclusive a desviaciones de la forma circular para las longitudes rectas a,b
3c 10 ± 0,06 ± 0,12
10 20 ± 0,08 ± 0,16
20 30 ± 0,12 ± 0,24
30 50 ± 0,15 ± 0,30
50 100 ± 0,20 ± 0,50
100 200 ± 0,50 ± 1,00
200 300 ± 0,75 ± 1,50
300 450 ± 1,00 ± 2,00
a Las tolerancias indicadas en esta columna no son aplicables a:
  • tubos en rollos o bobinas
  • tubos con OD/T>50
  • tubos en el estado recozido
b Cuando el diámetro se mide a una distancia de los extremos del tubo de hasta 100mm o de la equivalente a un Diâmetro nominal (eligiendo el menor de ambos valores), salvo que se acuerde lo contrario, se admite incrementar la tolerancia multiplicándola por 3. c inclusive 3.

Ø Diâmetro externo nominal Tolerancias del espesor nominal de pared t (%)
  mm t De 0,3 até 1 inclusive t Maior que 1 até 3 inclusive t Maior que 3 até 6 inclusive t Maior que 6 até 10 inclusive t Maior que 10 mm
Maior que hasta e inclusive
3a 40 ± 15 ± 13 ± 11 ± 10 -
40 120 ± 15 ± 13 ± 12 ± 11 ± 10
120 250 - ± 13 ± 13 ± 12 ± 11
250 450 - - ± 15 ± 15 ± 15
a inclusive 3.

Tolerancias del diámetro incluida la desviación de la forma circular, tubos en rollos o bobinas

Ø Diâmetro externo nominal Tolerancias del diámetro nominal incluida la desviación de la forma circular Aplicable al diámetro interior de enrollamiento
Maior que Até inclusive mín
3a 6 ± 0,30 400
6 10 ± 0,50 600
10 20 ± 0,70 800
20 30 ± 0,90 1000
a Incluido 3.
